东坤思科保修服务
许多高端用户在购买了思科高端设备后基本购买三年原厂服务。
思科的24*7*4服务只能覆盖到上海为中心的100公里以内。
高端设备都无法承受断网超过4小时，我们还提供设备过保后的续保服务。
现在我们将提供一些可选择的服务方案提供给我们的高端用户。
续保服务是我们站在客户的角度上，推出的一种服务方式。它是指客户的网络设备超过其自身的保修期后，为客户提供的延长期保险服务。客户购买了续保服务后，在续保合同规定的服务期内如果设备出现故障，我们则是提供免费的非现场维修服务。这样将使客户使用起来更加安全放心，免除后顾之忧！
备机先行的服务
用户的设备出现故障并被确定需要维修时，我们的快速备件库先发有关备件对故障设备进行替换，然后再进行相应的维修，待坏件修复后再换回备件。
一般性的服务
用户的设备出现故障并确定需要维修时，将故障部件发送至我们的维修中心进行免费的维修，待设备修复后返还用户。
备件先行服务内容
◊7×24电话技术支持
◊远程故障诊断与排除
◊定期设备巡检
◊工程师现场服务
◊快速备件发送服务
一般性服务内容
诊断排除：用户需要提供免费的24x7的远程故障诊断与排除服务，用户需要提供相应的接入信息。
设备巡检：我们会对用户的网络设备进行定期的现场设备巡检（一年三到六次）；针对用户的具体需求定制设备巡检的时间，一般情况下我们会在重大节假日前对网络设备进行巡检。
备件发送：用户如果选用了备件快速维护服务将享受到我们备件快速发送到现场的服务；服务的响应速度由用户所购买的备件先行续保或报修服务合同的服务等级决定。
紧急上门：为了应对客户端突发网络状况，我们根据客户的需求不同提供应急上门服务，上门服务的工程师仅为CCNP几比偶尔以上，平均两年以上的思科设备使用经验。
24x7x2：全天24小时的2小时备件响应。
24x7x4：全天24小时的4小时备件响应。
8x5x4：第二个工作日备件发送。
8x5xNBD：第二个工作日备件发送。
工程师现场服务
在用户的设备出现硬件故障时，我们将向用户提供备件的同时派遣现场工程师协助用户对故障设备进行硬件的更换；合同规定的巡检；
工程师现场服务
网络出现故障时，帮助客户排查网络故障。现场工程师服务的响应时间与备件发送服务的等级相同。
初检:收到坏件的48小时内测试出故障信息，并以传真或邮件的方式报客户此坏件故障情况及相应的维修价格，我们在收到经客户签字的测试单后，开始坏件的维修。
维修：正常情况下，设备的维修时间不超过15个工作日。
终检：设备修复后会进行至少48小时的拷机终检，确定无任何故障后方可出库。
维修成功率：在正常维修时间内设备的总体维修成功率不低于90％（主板烧穿等人为损坏除外）。
修复后的免费保修：已维修完毕的设备，经乙方全面测试并确定为正常的机器后，返还给甲方，并承诺一定时期的质保，其中整机为6个月，模块为3个月。
工程师现场服务:设备维修过程中如需提供工程师现场服务，则按次进行费用的核算。
备机提供方式：在设备维修过程中如需提供相应的备机服务，则按租赁的方式提供备机服务，具体的费用根据所提供的备机来核算。
用户配合：设备的标识序列号码设备故障现象设备以前维修情况。
Cisco UCS S3260 Storage Serve
The Cisco UCS® S3260 Storage Server (Figure 1) is a modular, high-density, high-availability, dual-node storageoptimized server well suited for service providers, enterprises, and industry-specific environments. It providesdense, cost-effective storage to address your ever-growing data needs. Designed for a new class of data-intensiveworkloads, it is simple to deploy and excellent for applications for big data, data protection, software-definedstorage environments, scale-out unstructured data repositories, media streaming, and content distribution.

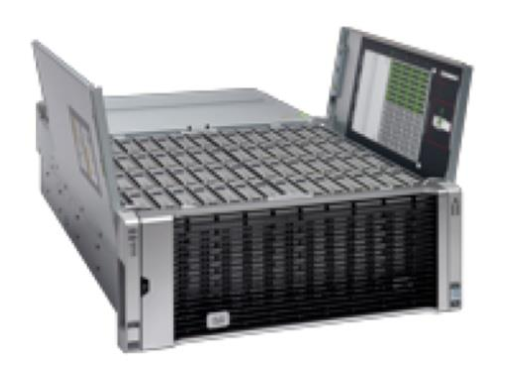

Figure 1. Cisco UCS S3260 Storage Server
The Cisco UCS S3260 helps you achieve the highest levels of data availability and performance. With dual-nodecapability that is based on the Intel® Xeon® processor E5-2600 v4 series, it features up to 600 terabytes (TB) of local storage in a compact 4-rack-unit (4RU) form factor. The drives can be configured with enterprise-class Redundant Array of Independent Disks (RAID) redundancy or with JBOD architecture in pass-through mode.Network connectivity is provided with dual-port 40-Gbps nodes in each server, with expanded unified I/Ocapabilities for data migration between network-attached storage (NAS) and SAN environments. This storageoptimized server comfortably fits in a standard 32-inch-depth rack, such as the Cisco® R 42610 Rack.
♦Dual 2-socket server nodes based on Intel Xeon processor E5-2600 v2 or v4 CPUs with up to 36 cores per server node
♦Up to 512 GB of DDR3 or DDR4 memory per server node (1 TB total)
♦Support for high-performance Non-Volatile Memory Express (NVMe) and flash memory
♦Massive 600-TB data storage capacity that easily scales to petabytes with Cisco UCS Manager
♦Policy-based storage management framework for zero-touch capacity on demand
♦Dual-port 40-Gbps system I/O controllers with Cisco UCS Virtual Interface Card (VIC) 1300 platformembedded chip
♦Unified I/O for Ethernet or Fibre Channel to existing NAS or SAN storage environments
♦Support for Cisco bidirectional (BiDi) transceivers, with 40-Gbps connectivity over existing 10-Gbps cabling infrastructure
The Cisco UCS S3260 uses a multigenerational modular server architecture (Figure 2). It uses Cisco’s blade technology expertise to increase investment protection, allowing you to upgrade the main system components(Figure 3) without the need to migrate data from one system to another.

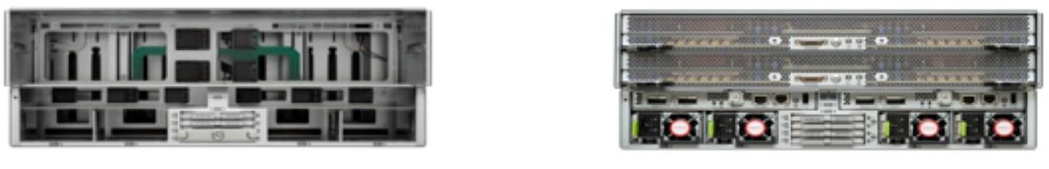

Figure 2. Cisco UCS S3260 (Empty Chassis) Figure 3. Cisco UCS S3260 (Fully Populated)
Cisco Unified Computing System™ (Cisco UCS) management helps significantly reduce management andadministration expenses by automating routine tasks to increase operational agility. Cisco UCS management provides enhanced storage management functions for the Cisco UCS S3260 and all Cisco UCS servers. Storageprofiles give you flexibility in defining the number of storage disks and the roles and uses of these disks and other storage parameters. You can select and configure the disks to be used for storage by a virtual drive.
A logical collection of physical disks is called a disk group, and a disk group configuration policy defines the waythat a disk group is created and configured. A disk group can be partitioned into virtual drives. Each virtual drive appears as an individual physical device to the operating system. The policy specifies the RAID level to be used for the disk group. It also specifies either manual or automatic selection of disks for the disk group and roles for the disks. This feature allows optimization of the storage resources without additional overhead and licensing costs.
Table 1 lists the specifications for the Cisco UCS S3260 Storage Server.
Table 1. Product Specifications
| Item | Description |
| Chassis | 4RU server |
| Server nodes | Up to 2 nodes; Cisco UCS S3260 chassis fits in 2 types of server nodes: ● M4 server nodes based on Intel Xeon processor E5-2600 v4 CPUs ● M3 server nodes based on Intel Xeon processor E5-2600 v2 CPUs |
| Processors | Dual Intel Xeon processor E5-2600 v2 or v4 product family CPUs per server node ● M4 server node processors: Intel Xeon processor E5-2620 v4, E5-2650 v4, E5-2680 v4, and E5-2695 v4 ● M3 server node processors: Intel Xeon processor E5-2620 v2, E5-2660 v2, and E5-2695 v2 |
| Processor cores | Up to 36 per server node |
| Memory | 8 dual in-line memory module (DIMM) slots per processor with support for 128, 256, or 512 GB of capacity with DDR3 with M2 server node or DDR4 registered DIMMs (RDIMMs) or load-reduced DIMMs (LRDIMMs) |
| NVMe | One 2.5-inch NVMe 800-GB or 1.6-TB drive per M4 server node |
| System I/O controllers | Up to 2 system I/O controllers with onboard Cisco UCS VIC 1300 platform and 2 x 40-Gbps Quad Small FormFactor Pluggable (QSFP) ports (160 Gbps of throughput) |
| Item | Description |
| I/O expansion module | ● Dual x8 PCIe half-height, half-width slots for third-party add-in cards(Note: Available only with M4 server node; uses server bay 1) ● Unified I/O for storage◦ 1 and 10 Gigabit Ethernet or 8- and 16-Gbps Fibre Channel ● Application acceleration with support for PCIe-based flash memory◦ 1000, 3200, or 6400 GB |
| RAID controller | ● M3 server node: Cisco 12-Gbps RAID, SAS host bus adapter (HBA), and LSI 3108 RAID-on-chip (ROC)controller ● M4 server node: LSI 3316 ROC controller with 4-GB RAID cache ● Controller support for RAID 0, 1, 5, 10, 50, and 60 and JBOD mode, providing enterprise-class data protectionfor all drives installed in the system |
| Drives | ● Up to 56 top-accessible, hot-swappable 3.5-inch 4-, 6-, 8-, or 10-TB 7200-rpm NL-SAS hard-disk drives(HDDs) ● Up to 28 top-accessible, hot-swappable 400-GB, 800-GB, 1.6-TB, or 3.2-TB SAS solid-state disk (SSD) drives ● Up to 2 rear-accessible, hot-swappable, 2.5-inch 120- or 480-GB SATA or 1.6-TB SSD drives per server nodeNote: These boot drives support software RAID connected to Intel Platform Controller Hub (PCH) with M3 server nodes, and hardware RAID with the M4 server node connected to the RAID controller on the M4server node. ● All drives are hot pluggable |
| Disk expansion module | ● Expand data storage capacity with up to 4 rear-accessible, hot-swappable 3.5-inch 4-, 6-, 8-, or 10-TB 7200-rpm NL-SAS HDDs (Note: These drives are installed in server bay 2.) |
| Power supplies | ● 4 hot-pluggable, N+N redundant 1050-watt (W) 80 PLUS Platinum efficiency power supplies |
| Cisco Integrated Management Controller(IMC) | Integrated baseboard management controller (BMC) ● IPMI 2.0 compliant for management and control ● One 10/100/1000 Ethernet out-of-band management interface ● Command-line interface (CLI) and web GUI management tool for automated, lights-out management ● Keyboard, video, and mouse (KVM) ● HTML5 interface |
| Protocols | ● Fibre Channel, Fibre Channel over Ethernet (FCoE), Network File System (NFS), Server Message Block(SMB), SMB Direct, and Small Computer System Interface over IP (iSCSI) |
| Physical unit | ● 4RU height x 32-inch depth ● High reliability, availability, and serviceability (RAS) features with tool-free server nodes, system I/O controller, easy-to-use latching lid, and hot-swappable and hot-pluggable components |
| Operating systems | ● Microsoft Windows Server 2012, Red Hat Enterprise Linux, SUSE Linux, or VMware vSphere |
Cisco Capital® financing can help you acquire the technology you need to achieve your objectives and stay competitive. We can help you reduce capital expenditures (CapEx), accelerate your growth, and optimize your investment dollars and ROI. Cisco Capital financing gives you flexibility in acquiring hardware, software, services,and complementary third-party equipment. And there’s just one predictable payment. Cisco Capital financing is available in more than 100 countries. Learn more.
For additional information about the Cisco UCS S3260 Storage Server, contact your local Cisco representative or visit http://www.cisco.com/c/en/us/products/servers-unified-computing/ucs-S3260-storage-server/index.html.
Cisco UCS B200 M4 Blade Server
The Cisco Unified Computing System™ (Cisco UCS®) combines Cisco UCS B-Series Blade Servers and C-Series Rack Servers with networking and storage access into a single converged system with simplified management,greater cost efficiency and agility, and increased visibility and control. One of the newest servers in the Cisco UCS portfolio is the Cisco UCS B200 M4 Blade Server.
The UCS B200 M4 Blade Server (Figure 1) delivers performance, flexibility and optimization for data centers and remote sites. This enterprise-class server offers market-leading performance, versatility, and density without compromise for workloads ranging from web infrastructure to distributed databases. The Cisco UCS B200 M4 server can quickly deploy stateless physical and virtual workloads, with the programmable ease of use of the Cisco UCS Manager software and simplified server access with Cisco®SingleConnect technology. Based on the Intel® Xeon® processor E5-2600 v4 and v3 product family, it offers up to 1.5 TB of total memory when using 64 GB DIMMs, up to two drives, and up to 80 Gbps I/O throughput. The Cisco UCS B200 M4 offers exceptional levels of performance, flexibility, and I/O throughput to run your most demanding applications.
In addition, Cisco UCS has the architectural advantage of not having to power and cool excess switches, NICs and HBAs in each blade server chassis. Having a larger power budget per blade server provides uncompromised expandability and capabilities, as in the new Cisco UCS B200 M4 server with its leading memory-slot and drive capacity.

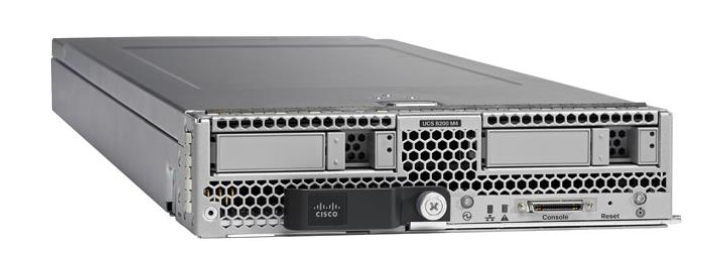

Figure 1. Cisco UCS B200 M4 Blade Server
The Cisco UCS B200 M4 provides:
● Up to two multicore Intel Xeon processor E5-2600 v4 and v3 series CPUs for up to 44 processing cores.
● 24 DIMM slots for industry-standard DDR4 memory at speeds up to 2400 MHz and it offers up to 1.5 TB of total memory when using 64 GB DIMMs.
● Two optional, hot-plug, SAS and SATA hard disk drives (HDDs) or solid-state drives (SSDs).
● Cisco UCS Virtual Interface Card (VIC) 1340: a 2-port, 40 Gigabit Ethernet, Fibre Channel over Ethernet(FCoE)-capable modular LAN on motherboard (mLOM) mezzanine adapter.
◦ 2x ports - 40 Gbps Unified I/O portsor2 sets of 4 x 10-Gbps unified I/O ports
◦ Delivers 80 Gbps to the server
◦ Adapts to either 10 Gbps or 40 Gbps fabric connections
● Cisco FlexStorage local drive storage subsystem provides flexible boot and local storage capabilities. It allows you to:
◦ Support for optional NVIDIA M6 GPU
◦ Configure the Cisco UCS B200 M4 to meet your local storage requirements without having to buy,power and cool components that you do not need.
◦ Choose an enterprise-class RAID controller, or go without any controller or drive bays if not utilizing local drives
◦ Easily add, change, or remove Cisco FlexStorage modules
● The Cisco UCS B200 M4 server is a half-width blade. Up to eight can reside in the 6-rack-unit (6RU) Cisco UCS 5108 Blade Server Chassis, offering one of the highest densities of servers per rack unit of blade chassis in the industry.
The Cisco UCS B200 M4 server is suited for a broad spectrum of IT workloads, including:
● IT and web infrastructure
● Virtualized workloads
● Consolidating applications
● Virtual desktops
● Middleware
● ERP and CRM applications
● Single-instance and distributed databases
The Cisco UCS B200 M4 Blade Server is one member of the Cisco UCS B-Series Blade Servers platform.As part of Cisco UCS, Cisco UCS B-Series servers incorporate many innovative Cisco technologies to help customers handle their most challenging workloads. Cisco UCS B-Series servers within a Cisco UCS management framework incorporate a standards-based unified network fabric, Cisco Data Center VM-FEX virtualization support, Cisco UCS Manager, Cisco UCS Central, Cisco UCS Director software, and Cisco fabric extender architecture (Figure 2)

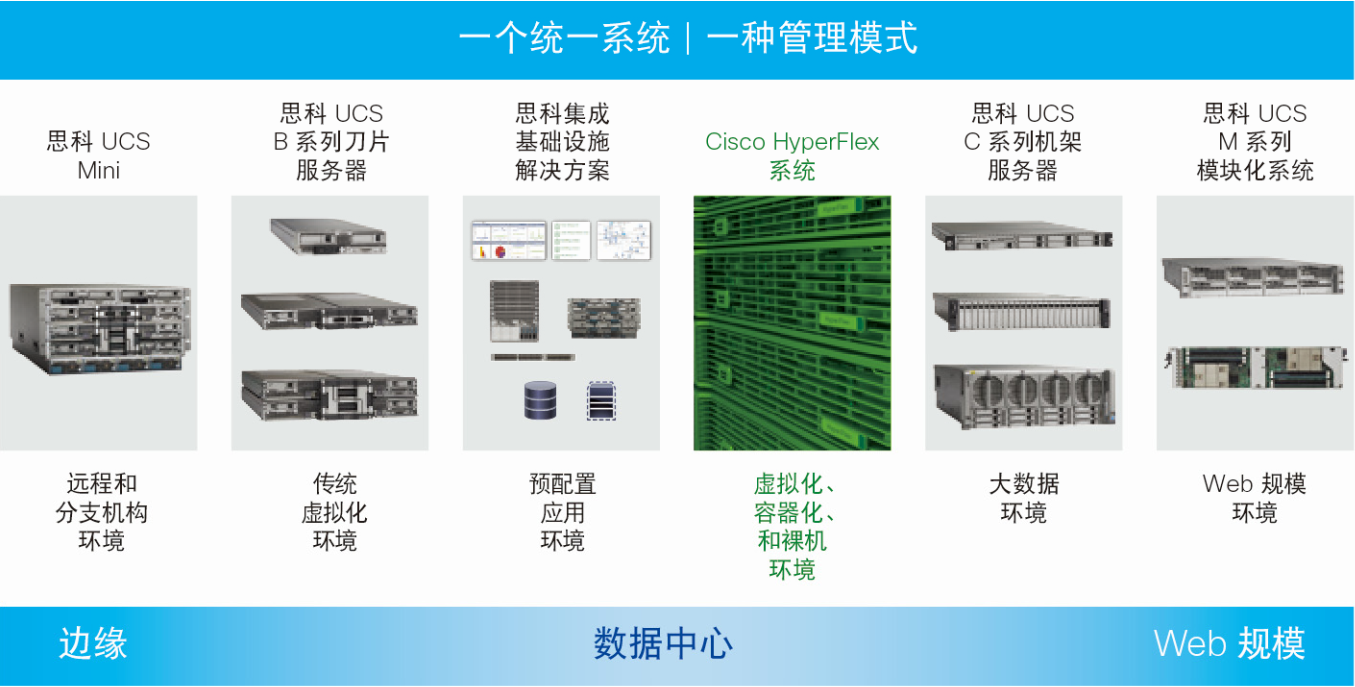

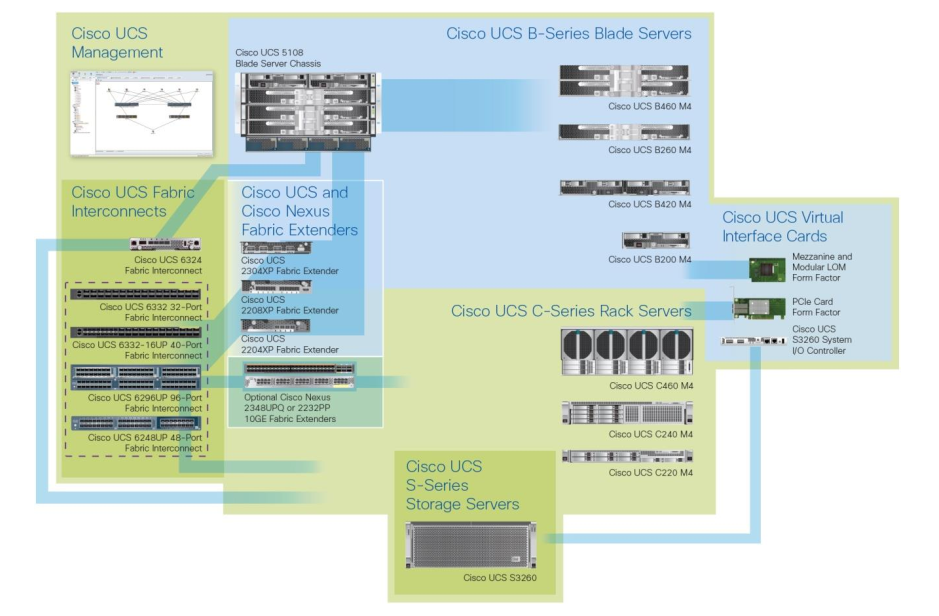

Figure 2. Cisco UCS Server Innovations Change the Economics of the Data Center by Enabling Customer Workloads to Benefit from Cisco UCS Simplification and Operational Efficiencies
Table 1 lists the main features and benefits of the Cisco UCS B200 M4.
Table 1. Main Features and Benefits
| Feature | Benefit |
| Cisco SingleConnect Technology | ● Lower operational and capital expenditures network access simplification. ● SingleConnect technology: wire once and provision or repurpose any workload in minutes, not days. No need to rewire as the server application-centric personality is assigned through software. ● Fewer cables, HBAs, NICs, and switches to purchase, warranty, power, cool, and maintain. ● True server unification of servers, LAN and SAN with a single pane of management (UCS Manager/Central). ● Wire servers once, deploy and repurpose servers through software - no more rewiring. |
| Cisco UCS Manager(Greater Flexibility, LowerCost) | ● Lower operational and capital expenditures. ● Helps reduce the number of manual steps required to deploy servers in the data center, improving server policy consistency and coherency. ● Deploy servers for any application in a consistent, automated and repeated manner through UCS Manager/Central/Director and service profiles.◦ a Less configuration drift among servers. ● Future foundation and management paradigm for fast, consistent server provisioning of new servers and repurposing of old servers for other workloads. ● Allows servers and support infrastructure to be provisioned in minutes instead of days, shifting IT's focus from maintenance to strategic initiatives. ● Enables service profile movement from blade to blade, rack server to blade, blade to rack server, or blade to blade in another chassis. |
| Feature | Benefit |
| Cisco UCS Manager Open XML, API (Increases Automation) | ● UCS Manager is an open architecture with an API-first, automation-friendly design; rich interoperability across
management and platform ecosystem. ● Unique visibility into the UCS system above UCS Manager to UCS Director and other third-party management tools. ● An almost unsurpassed ability to monitor, query and automate server hardware at a granular level. ● UCS Manager XML APIs enable integration with new and existing data center infrastructure and XML-based SDK for commercial & custom implementations. ● UCS Manager/Central offer full APIs, such as IPMI, SMASH-CLP, WS-MAN, and XML to enable third party software to integrate into UCS Manager. ● Complete Cisco UCS PowerTool for PowerShell scripting for automation of nearly every UCS Manager action. |
| Cisco UCS FlexStorage® technology | ● Allows you to choose exactly the blade storage and storage controller, you need; with a choice of hard disks (SSD, SATA, or SAS) with a 12Gb SAS controller, or no disks or controller with blanking disks. |
| Performance | ● Cisco UCS servers have delivered over 111 world records to date and the UCS B200 series blade servers have contributed 30 world records spanning a wide range of workloads including: ◦ a VMware VMmark ◦ b VMware View Planner ◦ c Oracle E-Business Suite ◦ d SAP ◦ e JD Edwards ◦ fSiebel ◦ g SPECjbb2013 ◦ h SPEC_fp_rate_2006 ◦ i SPEC_int_base_2006 This diversity of world records underscores the history of ground-breaking performance upon which the Cisco UCS B200 M4 is built. |
| Autodiscovery | ● Requires no configuration; like all components in Cisco UCS, blade and rack servers are automatically recognized and configured by Cisco UCS Manager. |
| Extensive monitoring | ● Through Cisco UCS Manager, provides extensive environmental monitoring for each blade. ● Allows use of user thresholds to optimize environmental management of the blade. ● Cisco UCS Manager XML API enables unique monitoring, visibility, and automation for nearly every server attribute. |
| Cisco UCS Virtual Interface Card (VIC) 1340 | ● 1200 Series VICs enable advanced networking features including Netflow for network statistics, and DPDK,
USNIC for low latency computing applications. ● 1300 Series VICs include all of the 1200 Series features plus additional enhancements including network overlay offload support for NVGRE and VXLAN, and RoCE services. ● 2-port, 40 Gigabit Ethernet, Fibre Channel over Ethernet (FCoE)-capable modular LAN on motherboard (mLOM) mezzanine adapter. ● 2x ports - 40 Gbps Unified I/O ports or 2 sets of 4 x 10-Gbps unified I/O ports. ● Delivers 80 Gbps total I/O throughput to the server. ● Adapts to either 10 Gbps or 40 Gbps fabric connections. ● Creates up to 256 fully functional unique and independent PCIe adapters and interfaces (NICs or HBAs) without requiring single-root I/O virtualization (SR-IOV) support from operating systems or hypervisors. ● Provides virtual machine visibility from the physical network and a consistent network operations model for physical and virtual servers. ● Supports customer requirements for a wide range of operating systems and hypervisors Microsoft Windows, Red Hat Enterprise Linux, SUSE Linux, VMware vSphere, and Citrix XenServer. |
| Mezzanine adapters | ● Provides choice of VIC adapters, providing flexibility, increased performance, compatibility with industry standards, and network policy coherence for virtualized environments. |
| Cisco FlexFlash | ● Dual SDHC flash card sockets are provided on the front left side of the server. |
| Optional local storage | ● Provides support on each blade for up to two optional front-access SAS, SATA or PCIe NVMe HDDs and SSDs. |
| Feature | Benefit |
| Intel Xeon processor E5-2600 v3 product family | ● The Intel Xeon processor E5-2600 v4 and v3 product family is designed to deliver the best combination of
performance, built-in capabilities, and cost effectiveness. ● DDR4 memory technology ● Offers built-in measuring and monitoring capabilities that make the Intel-powered platform the smart choice for a software-defined world. ● Provides a broad set of platform options that deliver choice and value for different market segments. ● Incorporates Intel Xeon Processor E5-2600 v4 and v3 Product Family newest and latest virtualization and security features: ◦ Virtualization: ◦ Virtualization: VM Control Structure (VMCS) Shadowing ◦ Cache QoS Monitoring ◦ A/D bits for Extended Page Tables (EPT) ◦ Security: ◦ General Crypto Assist† ◦ Asymmetric Crypto Assist† ◦ Symmetric Crypto Assist† ◦ SMM External Call Trap (SECT) ● Cisco UCS B-Series servers keep pace with Intel Xeon processor innovation by offering the latest processors with increased processor frequency and improved security. Based on the Intel Xeon Processor E5-2600 v4 and v3 Product Family, Cisco UCS B-Series Blade Servers offer improved price-to-performance, making Cisco UCS servers one of the best values in the industry. |
Table 2 provides specifications for the Cisco UCS B200 M4.
Table 2. Product Specifications
| Item | Specification |
| Processors | ● 2 Intel Xeon Processor E5-2600 v4 and v3 Product Family CPUs For a complete list of processor options, please refer to the correspondingspec sheet. |
| Processor cores | ● 4, 6, 8, 10, 12, 14, 16, 18, 20, and 22 cores, varying by processor model For a complete list of processor options, please refer to the correspondingspec sheet. |
| Memory | ● 24 DIMM slots ● Maximum of 1.5 TB with 64 GB DIMMs ● For a complete list of memory options, please refer to the correspondingspec sheet |
| Mezzanine adapter slots | ● 2 ● Advanced ECC |
| Disk drives | ● Up to 2 optional, hot-plug, front-access SAS, SATA, and PCIe NVMe HDDs or SSDs. |
| Disk drive options | ● For a complete list of disk options, please refer to the correspondingspec sheet. |
| Maximum internal storage | ● Up to 3.2 TB |
| Drive controller | ● Optional 12Gb SAS RAID Controller (LSI SAS 3108) > Optional 12Gb SAS RAID Controller (LSI SAS 3108) with built-in 2GB flash-backed write cache ● RAID 0 and 1 support |
| Flash memory | ● 2 slots for 32 or 64-GB SD flash memory cards |
| Management | ● Managed from the Cisco UCS 6300, 6200 and 6100 Series Fabric Interconnects by Cisco UCS Manager. |
| Temperature: Operating | ● 50 to 95°F (10 to 35°C) |
| Temperature: Nonoperating | ● -40 to 149°F (-40 to 65°C) |
| Humidity: Operating | ● 5 to 93% noncondensing |
| Humidity: Nonoperating | ● 5 to 93% noncondensing |
| Altitude: Operating | ● 0 to 10,000 ft (0 to 3000m); maximum ambient temperature decreases by 1°C per 300m. |
| Altitude: Nonoperating | ● 40.000 ft (12,000m) |
Table 3. Regulatory Standards Compliance
| Specification | Description |
| Regulatory compliance | Products should comply with CE Markings according to directives 2004/108/EC and 2006/108/EC. |
| Safety | ● UL 60950-1 No. 21CFR1040 Second Edition ● CAN/CSA-C22.2 No. 60950-1 Second Edition ● IEC 60950-1 Second Edition ● EN 60950-1 Second Edition ● IEC 60950-1 Second Edition ● AS/NZS 60950-1 ● GB4943 2001 |
| EMC: Emissions | ● 47CFR Part 15 (CFR 47) Class A ● AS/NZS CISPR22 Class A ● CISPR2 2 Class A ● EN55022 Class A ● ICES003 Class A ● VCCI Class A ● EN61000-3-2 ● EN61000-3-3 ● KN22 Class A ● CNS13438 Class A |
| EMC: Immunity | ● EN55024 ● CISPR24 ● EN300386 ● KN24 |
Find warranty information at Cisco.com on the Product Warranties page.
Using a unified view of data center resources, Cisco and our industry-leading partners deliver services that accelerate your transition to a unified computing environment. Cisco Unified Computing Services can help you create an agile infrastructure that accelerates time to value, reduces costs and risks, and maintains availability during deployment and migration. After deployment, our services can help you improve performance, availability, and resiliency as your business needs evolve, and mitigate risk further. Quickly deploy your data center resources and optimize ongoing operations to better meet your business needs. For more information about these and other Cisco Data Center Services offerings, visit http://www.cisco.com/go/unifiedcomputingservices or http://www.cisco.com/go/dcservices.
Financing to Help You Achieve Your Objectives
Cisco Capital can help you acquire the technology you need to achieve your objectives and stay competitive. We can help you reduce CapEx. Accelerate your growth. Optimize your investment dollars and ROI. Cisco Capital financing gives you flexibility in acquiring hardware, software, services, and complementary third-party equipment. And there’s just one predictable payment. Cisco Capital is available in more than 100 countries. Learn more.
For more information about Cisco UCS B-Series Blade Servers, visit http://www.cisco.com/en/US/products/ps10280/index.html or contact your local Cisco representative.
Cisco UCS C240 M4 Rack Server
Delivering Outstanding Performance and Expandability
The Cisco UCS® C240 M4 Rack Server is our 2-socket, 2-rack-unit (2RU) rack server (Figure 1.) It offers outstanding performance and expandability for a wide range of storage and I/O-intensive infrastructurworkloads,from big data to collaboration. The enterprise-class Cisco UCS C240 M4 server extends the capabilities of the Cisco Unified Computing System™ (Cisco UCS) portfolio in a 2RU form factor with the addition of the Intel® Xeon® processor E5-2600 v4 and v3 product family, which delivers a superb combination of performance, flexibility, and efficiency.

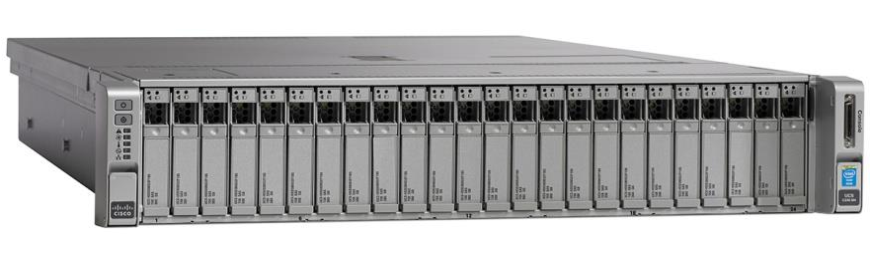

Figure 1. Cisco UCS C240 M4 Rack Server
The enterprise-class Cisco UCS C240 M4 server extends the capabilities of the Cisco UCS portfolio in a 2RU form factor. Based on the Intel Xeon processor E5-2600 v4 and v3 series, it delivers an outstanding combination of performance, flexibility, and efficiency. In addition, the Cisco UCS C240 M4 offers outstanding levels of internal memory and storage expandability with exceptional performance. It delivers:
● Up to 24 DDR4 DIMMs at speeds up to 2400 MHz for improved performance and lower power consumption
● Up to 6 PCI Express (PCIe) 3.0 slots (4 full-height, full-length)
● Up to 24 small form factor (SFF) drives or 12 large form factor (LFF) drives, plus two (optional) internal SATA boot drives
● Support for 12-Gbps SAS drives
● A modular LAN-on-motherboard (mLOM) slot for installing a next-generation Cisco virtual interface card (VIC) or third-party network interface card (NIC) without consuming a PCIe slot
● 2 x 1 Gigabit Ethernet embedded LOM ports
● Supports up to two double-wide NVIDIA graphics processing units (GPUs), providing a graphics-rich experience to more virtual users
● Excellent reliability, availability, and serviceability (RAS) features with tool-free CPU insertion, easy-to-use latching lid, hot-swappable and hot-pluggable components, and redundant Cisco® Flexible Flash (FlexFlash) SD cards.
Table 1 lists the main features and benefits of the Cisco UCS C240 M4 Server.
Table 1. Features and Benefits
| Feature | Benefit |
| DDR4 Memory | 24 slots for registered DIMMs (RDIMMs) or load-reduced DIMMs (LRDIMMs) that deliver significant improvement in application performance. The Cisco UCS C240 M4 server supports up to 3 DIMMs per channel at 2400-MHz speeds |
| 1 or 2 Intel Xeon processor E5-2600 v4 and v3 product family CPUs | The Intel Xeon processor E5-2600 v4 and v3 product family is designed to deliver the best combination of
performance, built-in capabilities, and cost-effectiveness: ● Over twice the performance and more cores (up to 22 cores per socket) than the previous generation Intel Xeon processor ● Low power, high speed DDR4 memory technology ● Increased performance with Intel AVX2 ● Increased in virtual machine density ● Automated energy efficiency that reduces energy costs by automatically putting the processor and memory in the lowest available power state while still delivering the performance required and flexible virtualization technology that optimizes performance for virtualized environments, including processor support for migration and direct I/O ● Cisco UCS C-Series servers keep pace with Intel Xeon processor innovation by offering the latest processors that increase processor frequency and improve security features. With the increased performance provided by the Intel Xeon processor E5-2600 v4 and v3 product family, Cisco UCS C-Series Rack Servers offer an improved price-to-performance ratio, making Cisco UCS servers among the best values in the industry |
| Support for up to 6 PCIe 3.0 slots, 4 of which are full-height, full-length | ● Flexibility, increased performance, and compatibility with industry standards ● Substantially increased bandwidth compared to the previous generation, with more flexibility and backward compatibility with PCIe 2.0 ● Greater I/O performance and flexibility |
| Support for a modular LAN-on-motherboard (mLOM) slot | ● New to the Cisco UCS C240 M4 server, the mLOM slot can be used to install a Cisco VIC or third-party NIC without consuming a PCIe slot, providing greater I/O expandability |
| 40-Gbps unified network fabric | ● Low-latency, lossless, 40-Gbps Ethernet and industry-standard FCoE and native Fibre Channel fabric ● Wire-once deployment model: changing I/O configurations no longer requires you to install adapters and cables, racks and switches ● Fewer interface cards, cables, and upstream network ports to purchase, power, configure, and maintain |
| Virtualization optimization | ● Cisco Data Center Virtual Machine Fabric Extender (VM-FEX) and Adapter FEX technologies, I/O virtualization, and Intel Xeon processor E5-2600 v4 and v3 product family features, extending the network directly to virtual machines ● Consistent and scalable operational model ● Increased security and efficiency with reduced complexity ● Capability to move virtual machine security features and policies from rack to rack or rack to blade |
| Unified management (when integrated into Cisco UCS) | ● Can be deployed as a standalone server or in a UCS-managed environment ● When combined with Cisco UCS, the entire solution can be managed as a single entity with Cisco UCS Manager, improving operational efficiency and flexibility ● Service profiles and templates implement role- and policy-based management, enabling more effective use of skilled server, network, and storage administrators ● Automated provisioning and increased business agility, allowing data center managers to provision applications in minutes rather than days by associating a service profile with a new added or repurposed Cisco UCS C240 M4 server ● Capability to move service profiles from rack server to another rack server, blade to rack server, or rack to blade server in minutes instead of hours or days |
| Feature | Benefit |
| High-capacity, flexible, hot-swappable internal storage | ● Up 24 small form-factor (SFF) or 12 large form-factor (LFF) drives plus 2 optional SFF boot drives and optional
NVMe PCIe SSDs for local storage, providing redundancy options and ease of serviceability ● Balanced performance and capacity to meet application needs: ◦ NVMe PCIe SSDs ◦ SATA SSDs ◦ 15K rpm SAS drives for highest performance ◦ 10K rpm SAS drives for high performance and value ◦ 7.2K rpm SATA drives for high capacity and value |
| Cisco 12-Gbps SAS Modular RAID controller | ● Cisco 12Gbps Modular RAID PCIe Gen 3.0 controller provides enterprise-class data protection for up to 24
SAS, SATA, or SSDs. ● RAID card is plugged into a dedicated PCIe slot, leaving all remaining PCIe slots available for other I/O expansion cards. ● Available with configurable DDR3 Cache memory: 1-, 2-, or 4-GB flash-backed write cache (FBWC) options ● RAID 0, 1, 5, 6, 10, 50 and 60 supported. |
| Software RAID option | ● The software RAID option supports RAID 0, 1, 5, and 10 for up to 8 SATA HDDs or SSDs. |
| Cisco Integrated Management Controller (IMC) | ● Web user-interface for server management; remote keyboard, video, and mouse (KVM); virtual media; and
administration ● Virtual media support for remote CD and DVD drives as if local ● Intelligent Platform Management Interface (IPMI) 2.0 support for out-of-band management through third-party enterprise management systems ● Command-line interface (CLI) for server management ● Provides UCS visibility and control to management ecosystem partners using a comprehensive XML API |
| Advanced reliability, availability, and serviceability (RAS) features | ● Hot-swappable, front-accessible drives ● Redundant Cisco FlexFlash SD cards ● Dual-redundant fans and hot-swappable, redundant power supplies for enterprise-class reliability and uptime ● Convenient latching lid for easy access to internal server ● Tool-free CPU insertion allows for processor upgrades and replacements with reduced risk of damage ● Tool-free access to all serviceable items, and color-coded indicators to guide users to hot-pluggable and serviceable items |
| Security Features | ● Trusted Platform Module (TPM) is a chip (microcontroller) that can securely store artifacts used to authenticate
the platform (server). These artifacts can include passwords, certificates, or encryption keys. TPM 1.2 SPIbased and TPM 2.0 modules are supported. ● Locking bezel option can be mounted to the front of the chassis to prevent unauthorized access to the drives. |
| Cisco Flexible Flash(FlexFlash) Secure Digital(SD) cards | ● The server supports two redundant internal Cisco FlexFlash SD cards, which can be used to install a boot OS
or embedded hypervisor ● Cisco FlexFlash SD cards also support Utility mode with out-of-band update of utility partitions |
The Cisco UCS C240 M4 Rack Server with the Intel Xeon processor E5-2600 v4 and v3 product family is well suited for a wide range of storage and I/O-intensive applications such as:
● Big data
● Collaboration
● Small and medium-sized business (SMB) databases
● Virtualization and consolidation
● Storage servers
● High-performance appliances
The Cisco UCS C240 M4 can be deployed as standalone servers or as part of the Cisco Unified Computing System, which unifies computing, networking, management, virtualization, and storage access into a single integrated architecture that enables end-to-end server visibility, management, and control in both bare-metal and virtualized environments. Within a Cisco UCS deployment, the Cisco UCS C240 M4 takes advantage of Cisco’s standards-based unified computing innovations, which significantly reduce customers’ total cost-of-ownership (TCO) and increase business agility.
Table 2 lists the specifications for the Cisco UCS C240 M4 server.
Table 2. Product Specifications
| Item | Specification |
| Chassis | 2RU server |
| Processors | 1 or 2 Intel Xeon processor E5-2600 v4 and v3 product family CPUs
For a complete list of processor options, refer to the corresponding technical specifications documents: ● SFF ● LFF |
| Interconnect | 2 Intel Quick Path Interconnect (QPI) channels: 6.4, 8.0, and 9.6 GTps |
| Chipset | Intel C610 series |
| Memory | ● 24 DDR4 DIMM slots ● Support for DDR4 registered RDIMMs and LRDIMMs ● Advanced error-correcting code (ECC) ● Independent channel mode ● Mirrored channel mode ● Lockstep channel mode |
| PCIe slots | Up to 6 PCIe Generation 3.0 slots: ● Riser 1 (PCIe slots 1, 2, and 3) ◦ Option 1: Two slots available ◦ Slot 1 = full height, 3/4 length, x8, NCSI capable. ◦ Slot 2 = full height, full length, x16, NCSI, GPU capable. ◦ Option 2: Three slots available ◦ Slot 1 = full height, 3/4 length, x8. ◦ Slot 2 = full height, full length, x8, NCSI capable. ◦ Slot 3 = full height, full length, x8. ◦ Option 3: Two slots available ◦ Slot 1 = full height, 3/4 length, x8, NCSI capable. ◦ Slot 2 = full height, full length, x16, NCSI, GPU capable. ◦ Connectors for up to two SATA boot drives ● Riser 2 (PCIe slots 4, 5, and 6) ◦ Three slots available ◦ Slot 4 = full height, 3/4 length, x8, NCSI capable ◦ Slot 5 = full height, full length, x16, NCSI, GPU capable ◦ Slot 6 = full height, full length, x8. Note: NCSI is supported on only one slot per riser at a time |
| RAID controller | ● Cisco 12Gbps Modular RAID (PCIe Gen 3.0) Controller or Cisco 12Gbps SAS Modular Pass-through
Controller provides enterprise-class data protection for up to 24 SAS/SATA disk drives or SSDs ● Embedded software RAID (entry RAID solution) supports RAID 0, 1, 5, and 10 for up to 8 SATA drives ● Cisco 9300-8E 12Gbps SAS host bus adapter (HBA) provides external SAS connectivity and supports JBOD/enclosures |
| Item | Specification |
| Hard drives | Up to 24 front-accessible, hot-swappable, 2.5-inch HDDs/SSDs or up to 12 3.5-inch SAS or SATA HDDs ● 2.5-inch SFF drive options: ◦ 24 SAS or SATA hard drives (HDDs) or solid state drives (SSDs) with the 24-drive backplane (with expander) server configuration, plus two optional internal SATA SSDs for booting an OS. ◦ 16 SAS or SATA HDDs or SSDs with the 16-drive backplane (with expander) server configuration. ◦ 8 SAS or SATA HDDs or SSDs with the 8-drive backplane server (no expander) configuration. For more information about the SFF drive options, please refer to the corresponding SFF SpecSheet. ● 3.5-in. LFF drives options: the server can hold up to 12 3.5-inch SAS or SATA HDDs. The server uses a 12- drive backplane with a SAS expander, plus two optional internal SATA SSDs for booting an OS. For more information about the LFF drive options, please refer to the corresponding LFF SpecSheet. |
| Embedded NIC | ● Dual 1-Gbps Intel i350 Ethernet ports |
| mLOM | ● mLOM slot can flexibly accommodate 1-Gb, 10-Gb, or 40-Gbps adapters |
| Power supplies | ● Hot-plug, redundant 650W, 930W DC, 1200W or 1400W power supplies |
| Cisco FlexFlash | ● The server supports up to two internal 32-GB or 2 internal 64-GB Cisco FlexFlash drives (SD cards) on which
you can install an OS or a hypervisor. The second SD card can be used to mirror the first ● Cisco FlexFlash SD cards also support Utility mode with out-of-band update of utility partitions |
| Internal USB | ● The server supports one internal USB flash drive |
| Cisco Integrated Management Controller | ● Integrated Baseboard Management Controller (BMC) ● IPMI 2.0 compliant for management and control ● One 10/100/1000 Ethernet out-of-band management interface ● CLI and WebGUI management tool for automated, lights-out management ● KVM |
| Front-panel connector | ● One KVM console connector (supplies 2 USB, 1 VGA, and 1 serial connector) |
| Front-panel locator LED | ● Indicator to help direct administrators to specific servers in large data center environments |
| Additional rear connectors | ● Additional interfaces including a VGA video port, 2 USB 3.0 ports, an RJ45 serial port, 1 Gb Ethernet management port, and dual 1 Gb Ethernet ports |
| Rail kit options | ● Cisco ball bearing rail kit with optional reversible cable management arm |
| Hardware and Software Interoperability | For specification versions and interoperability details, see the Cisco Hardware and Software Interoperability Matrix. |
For a complete list of part numbers, refer to the corresponding Technical Specification documents SFF SpecSheet and LFF SpecSheet.
Cisco and our industry-leading partners deliver services that accelerate your transition to a Cisco UCS C-Series Rack Server solution. Cisco Unified Computing Services can help you create an agile infrastructure, accelerate time-to-value, reduce costs and risks, and maintain availability during deployment and migration. After deployment, our services can help you improve performance, availability, and resiliency as your business needs evolve, and mitigate risk further. For more information, visit http://www.cisco.com/go/unifiedcomputingservices.
For more information about Cisco UCS, refer to http://www.cisco.com/go/unifiedcomputing.
Cisco 网真 IX5000系列
通过最先进的技术和富媒体系统，创造出格外活力四射的沉浸式网真体验，思科全新一代沉浸式网真IX5000系列，精雕细作的制造工艺，简单易用的操作方式，这一切都使得团队与客户、合作伙伴更加紧密的汇集在一起快速作出决策。身临其境，栩栩如生的体验大大提升人们的参与度从而快速建立信任和合作关系。思科IX5000系列网真提供生动传神的极致体验协作平台，相比较以往部署更为简易，成本更加节省。
图1. 思科网真IX5000， 6位与会者
这套造型优美且功能强大的系统采用了业界首创的3×4K超高清(Ultra High Definition - UHD)镜头集群， 3×70英寸高清LCD显示屏以及剧场级音响系统， 思科IX5000系列网真将人们置身于如同身处桌子对面的沉浸式协作体验。 IX5000系列包括单排会议桌支持6位与会者的IX5000，以及双排会议桌支持18位与会者的IX5200两种型号。
思科网真IX5000系列提供非凡且身临其境的体验，更快的投资回报，大大降低部署成本以及创新的特性，这一切皆旨在促进人们更高的工作效率。您可以更加简单且快速地部署IX5000系统，而无需进行会议室整改从而满足特定的 供暖、空调、通风系统，电源，音响以及照明系统指标。
在业界首创支持下一代视频编解码协议H.265的基础上，思科网真IX5000系列节省50%的带宽需求。令人惊喜的带宽节省和更加快速的安装时间，思科网真IX5000系列大大降低了部署成本，从而将远远超出会议室的沉浸式体验快 速部署到团队中。
产品功能和特性
思科网真IX5000系列通过现代设计和技术无缝集成，营造出一个高质量，简单，可靠，且身历其境的协作体验：
3×70英寸1080p60 LCD高清屏幕营造出真人大小，栩栩如生的远程会议效果。
3个业界首创的4K超高清(Ultra High Definition - UHD)镜头组成镜头集群，提供最佳的眼神交互和全房间的全境体验。
同时支持高达5路高清视频流传输(3路高清1080p60视频与2路1080p30数据共享)，创造出无与伦比的视频和数据协作体验。
集成了照明系统从而确保高质量的视频捕捉，而无需对房间进行昂贵的装修整改。
系统设计初衷旨在通过软件和硬件的稳定性， 确保企业级的可靠性。
表 1. 产品功能和特性
| 功能 | 描述 |
| 灵活的房间尺寸 | 提供6位和18位与会者两种座位选项 |
| 会议预订与一键召开式会议 | 与其他思科网真产品一样， IX5000通过与微软Exchange或IBM Lotus Domino日程表整合的会议预订功能，实现思科首创的一键召开(one-button-to-push)的便捷会议召开方式。 |
| 逼真的眼神交互 | 居中设置的高清镜头集群通过3个业界首创4K超高清镜头即时捕捉高达60帧/秒的超清图像， 外观设计小巧，虽不引人注目但却提供无与伦比的眼神交互体验。 |
| 整合照明系统 | 内建LED照明系统提供柔和，自然的面部光照，避免由于顶部光源直射造成的阴影，为身临其境的网真体验带来“演播室”级别的照明效果。 |
| 符合人体工学设计的会议桌 | 宽松的座位环境提供大型的开放式空间，具备自然弧度的会议桌和合理的屏幕布局确保无论是在房间还是远端的与会者都可以享受到舒适的互动体验。 |
| 直观的触控体验 | 通过10英寸的触摸屏-思科Touch 10， IX5000提供最为直观且简单易用的用户界面。同时触摸屏还提供进行音量调节、静音操作的物理按键。 IX5000系列网真默认配置一台Touch 10，最多可配置9台该型号触摸屏。 |
| 支持思科WebEx®会议 | 思科的WebEx®整合功能将思科网真体验与WebEx会议体验无缝整合。该解决方案提供统一的会议预约和一键召开式会议体验，同时支持音频会议与数据共享功能。通过思科WebEx Meeting Center远程接入的与会者可以实时收到思科网真设备发来的视频和数据共享图像，这样的无缝整合进一步提升了用户体验，让会议变得更加富有效率。 |
| 数据共享 | IX5000系列提供两个全数字数据共享连接器，支持目前最新的PC和Mac电脑设备实现本地或远端数据共享。同时，还提供HDMI接口用于连接辅助输入设备例如文档摄像机等。 当不在会议中， IX5000可以同时实现3路高清1080p30数据共享 当进行IX5000点对点呼叫时， IX5000可以同时实现2路高清1080p30数据共享 当与任何思科协作设备或支持标准H.264 BFCP协议的设备进行互通时， IX5000支持1路高清1080p30数据共享 共享的数据可以在任何一块70英寸LCD屏幕或其他辅助屏幕上显示。 |
| 麦克风 | 集成的桌面麦克风阵列提供高质量的声音拾取，即便发言者在站立讲话的情况下也能被清晰的听到。 而凸起的麦克风设计也有助于克服个人设备(例如笔记本电脑)带来的音频失真。 IX5000： 18个离散型麦克风 IX5200： 54个离散型麦克风 |
| 先进的音频系统 | 19个高保真音箱提供3通道的AAC-LD音频效果，在任意座位上都可以享受到极具空间感和位置感的逼真音响效果。 12个主驱动单元 6个高频扬声器 1个低音炮 |
| 内建电源和网络 | 为增强个人设备的易用性，在每一个座位都配备了电源接口和有线网络接口。 |
| 灵活的房间部署 | 在满足推荐房间尺寸和符合ASHRAE HVAC(62-1999)标准的前提下，无需对现有房间进行整改。 通过普通的房间设计和整改即可提升整体沉浸式房间体验。 |
产品规格
表 2. 产品规格
| 规格 | 描述 |
| 产品兼容性 | Cisco Unified Communication Manager 9.1.2(支持H.264)和10.5(支持H.264和H.265) 或更高 Cisco Telepresence Multipoint Switch 1.9.6 或更高 Cisco Telepresence Manager 1.9.4 或更高 Cisco Telepresence Management Suite 14.6或更高 |
| 软件兼容性 | Cisco Telepresence System Software IX8.0.1 或更高 |
| 协议 | Cisco Discovery Protocol, Session Initiation Protocol (SIP), IP, Dynamic Host Configuration Protocol (DHCP), Secure Shell (SSH) Protocol, 802.1p/q, Real-Time Transport Protocol (RTP) and Secure RTP (SRTP), Telepresence Interoperability Protocol (TIP), H.264, H.265, and Binary Floor Control Protocol (BFCP) |
| 网络 | 10/100/1000 Mbps以太口接口(RJ-45)×1 |
| 编程接口 | 基于Web的用户界面；您可以配置静态IP地址或通过思科网真管理员Web界面进行配置 |
| 设备物理尺寸 | IX5000： 1.8 米 x 4.6米 x 2.9米 |
| (高x宽x深) | IX5200： 1.8 米 x 7.9米 x 5.2米 |
| 最小房间尺寸要求 | IX5000： 2.4米 x 5.8米 x 4.2米 |
| (高x宽x深) | IX5200： 2.4米 x 9.4米 x 6.4米 |
| 推荐房间尺寸要求(备注1) | IX5000： 2.4米 x 5.8米 x 4.6米 |
| (高x宽x深) | IX5200： 2.4米 x 9.4米 x 6.8米 |
| 设备重量 | IX5000： 560公斤 IX5200： 810公斤 |
| 设备电源需求 | 峰值功耗1.13千瓦 (不含会议桌电源接口功耗) 典型功耗903瓦 (不含会议桌电源接口功耗) |
| 额外电源需求（峰值） | 每台Touch 10触摸屏，增加功耗13瓦 42英寸辅助屏幕，增加功耗110瓦 每个与会者会议桌电源接口，增加功耗176瓦 |
| 散热 | 默认系统配置： 3081 BTU/hr 每台Touch 10触摸屏，增加44 BTU/hr 42英寸辅助屏幕，增加375 BTU/hr 每个与会者会议桌电源接口，增加 97 BTU/hr |
备注1：房间尺寸满足此需求并符合AEHRAE 1999 HVAC标准， 不需要HVAC的额外整改。
表 3. 视音频规格
| 规格 | 描述 |
| 带宽(备注2) | 最小带宽： 720p30fps 1.8Mbps (H.265) 或 3Mbps (H.264) 最大带宽： 1080p60fps 10.8Mbps (H.265) 或 18Mbps (H.264) |
| 视频标准 | SIP， H.264， H.265， TIP， BFCP |
| 帧率 | 最高至60帧/秒 |
| 视频分辨率 | 原生支持1920×1080, 60帧/秒 |
| 数据帧率 | 数据共享支持1920×1080, 30帧/秒 |
| 音频标准 | G.711， G.722， AAC-LD(22 KHz) |
| 音频特性 | Cisco Dynamic Echo Cancellation for spatial audio |
| 思科网真超高清-UHD镜头 | 3×固定焦距镜头 4K分辨率(2160p， 60fps) CMOS 1/2.3 英寸 sensor M12 moute lens 推荐落射照明 200 lux |
备注2： 带宽占用为三屏视频占用带宽，不包含数据共享。
表 4. 辅助接口
| 规格 | 描述 |
| 数据共享输入接口 | 两根多接口数据共享线缆， 整合于会议桌且线缆可伸缩。 物理接口： HDMI 双模式 mini display接口 双模式 display接口 Thunderbolt 分辨率： XGA， 720p， 1080p 遵循CEA-861标准 |
| 辅助显示输出 | 三个HDMI接口（ 42英寸辅助显示屏占用其中之一） XGA， 720p， 1080p CEA-861 |
| 个人网络接口 | IX5000： 6个集成在会议桌腿的10/100/1000 Mbps以太网接口(RJ-45) IX5200： 18个集成在会议桌腿的10/100/1000 Mbps以太网接口(RJ-45) |
| 会议桌电源插座 | IX5000： 6 个集成在桌腿的AC电源插座 IX5200： 18 个集成在桌腿的AC电源插座 |
| 白板麦克风输入 | 3.5mm TRS 单声道线性输入 |
表 5. 工作环境
| 规格 | 描述 |
| 会议室运行温度 | 5摄氏度 – 35摄氏度 |
| 相对湿度 | 10 – 95%(非凝固) |
表 6. 订购信息
| 产品名称 | 会议桌选项 | 部件号 |
| Cisco Telepresence IX5000 | 6位与会者 | CTS-IX5000 |
| 浅色胡桃木桌面(默认配置) | CTS-5K-TBL-H-6S | |
| 深色胡桃木桌面 | CTS-5K-TBL-W-6S | |
| Cisco Telepresence IX5200 | 18位与会者 | CTS-IX5200 |
| 浅色胡桃木桌面(默认配置) | CTS-5K-TBL-H-18S | |
| 深色胡桃木桌面 | CTS-5K-TBL-W-18S |
图 7. IX5000系列浅色胡桃木会议桌（默认配置）
图 8. IX5000系列深色胡桃木会议桌
有关在思科网站上的保修信息，请访问产品保修页面。
思科和我们的合作伙伴提供广泛的个性化智能服务和支持组合，可以通过提高业务灵活性和网络畅通性帮助您实现思科网真投资的全部业务价值。该服务产品组合利用网络作为强大的业务平台加快业务创新。有关这些服务的详情，请访问 http://www.cisco.com/go/telepresenceservices
有关思科网真IX5000系列的详细信息，请访问http://www.cisco.com/go/ix5000 或与您当地的思科客户代表联系。
Cisco MDS 9100系列矩阵交换机
经济有效的智能存储网络——在经济有效的紧凑设计中提供了先进特性，简化了中小型存储局域网（SAN）的部署和管理。
可扩展性和一致的服务供应——所有Cisco®MDS 9000系列交换机使用通用平台架构和智能服务，确保了可扩展性，并可随着您的 SAN 的扩展而提供一致服务。
简化的存储管理—— Cisco MDS 9100 系列包括内置存储网络管理，所有特性通过命令行界面(CLI)或思科矩阵管理器提供， 思科矩阵管理器是一款集中管理工具， 可简化多个交换机和矩阵的管理。
智能网络服务——在单一物理矩阵中，为由硬件支持的独立环境提供虚拟 SAN (VSAN)技术；访问控制列表，可进行基于硬件的智能帧处理；以及高级流量管理特性，如光纤通道拥塞控制（FCC）和全矩阵 QoS，可实现从 SAN 孤岛到企业级存储网络的移植。
注重总体拥有成本（TCO）的设计 —— Cisco MDS 9100 系列提供了先进的管理工具，以实现最低TCO。在单一物理矩阵中，为由硬件支持的独立环境提供的虚拟VSAN技术可安全地共享物理基础设施，进一步降低了 TCO。
全面的安全框架——支持 RADIUS 和 TACACS+、FC-SP、SFTP、SSH 和 SNMPv3，实施高级加密标准（AES） 、VSAN、通过硬件实施的分区、访问控制列表和基于角色的每VSAN访问控制。
先进的诊断——该特性提供了业界第一批智能诊断、协议解码和网络分析工具，并集成了自动呼叫功能，提高了可靠性，可更快解决问题，且降低了服务成本。
业界领先的端口密度——在一个紧凑设计中采用了多达40个2/1-Gbps自动传感光纤通道端口，适用于需每机架单元最高端口密度的环境。
两种选项——在 1 机架单元（1RU）机箱中提供了 20 和 40 端口配置(Cisco MDS 9120, MDS9140)，带双热插拔电源和风扇，提供了高灵活性，能满足广泛的部署要求。
图 1和图 2为 Cisco MDS 9100系列矩阵交换机。它们在经济有效的紧凑机型中部署了智能特性。

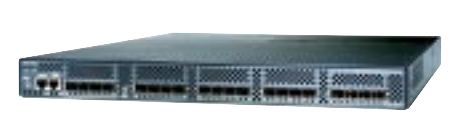

图 1.Cisco MDS 9120 20 端口智能矩阵交换机
图 2.Cisco MDS 9140 40 端口智能矩阵交换机
Cisco MDS 9100系列提升了光纤通道矩阵交换机的标准，为中小型 SAN和数据中心边缘应用提供了思科智能联网。Cisco MDS 9100 系列在紧凑的 1RU 机型中提供了成本、性能和企业级特性的理想组合。Cisco MDS 9100 系列有 20 端口和 40 端口配置，可提供多种存储环境所需的端口密度。Cisco MDS 9100 系列与同类产品相比，提供了领先的可扩展性、可用性、安全性能和可管理性，使用户能以较低 TCO 部署高性能 SAN。通过在经济有效的小机型交换平台上提供丰富的智能特性，Cisco MDS 9100 系列能满足中小型存储环境的成本、性能、易管理性和连接要求，并与 Cisco MDS 9500 系列多层导向器和 Cisco MDS 9200 系列多层矩阵交换机完全兼容，可在大型数据中心核心——边缘部署中，透明、端到端地提供服务。
Cisco MDS 9100 系列交换机通过将交换机端口性能和所连设备的需求相匹配，优化了连接。目标优化型端口经过配置，可满足高性能存储设备、服务器和交换机间链路（ISL）的带宽需求。主机优化型端口为主机连接提供了最佳端口密度和最优带宽。Cisco MDS 9120交换机配置了 16个主机优化型端口和 4个目标优化型端口。Cisco MDS 9140交换机配置了 32个主机优化型端口和8 个目标优化型端口。Cisco MDS 9100 系列交换机包括可带电插拔的小型可插拔(SFP) LC 接口。各端口可配备短距或长距 SFP，分别实现 500米和 10公里的连接。粗波分多路复用(CWDM) SFP可通过一个低成本、无源的光多路复用 / 解复用器，在单一光纤上汇聚多条链路。所有接口都可支持 2Gbps。每个目标优化型端口支持多达 255个缓冲信用点，无需额外的许可即可实现最高可 扩展性。每个主机优化型端口支持 12 个缓冲信用点。
集成到 Cisco MDS 9100 系列中的先进流量管理简化了大型矩阵的部署和优化。
虚拟输出排序通过消除头堵塞， 确保无论采用何种流量模式， 在每个端口上都可实现线速性能。
每个端口都可获得 255个缓冲间信用点，以实现远程最优带宽利用率。需超长距离时，在一个4 光纤通道端口组中，可向单一端口分配 3500 个信用点。
PortChannel使用户可将多达 15个物理 ISL汇聚入单一逻辑捆绑，在所有链路上实现最优带宽利用率。此捆绑可由机箱中任意模块的任意端口组成，确保即使某一模块发生故障，该捆绑仍能保持有效。
基于矩阵最短路径优先(FSPF)的多路径最多可在15条等价的路径上提供负载均衡智能，且在发生交换机故障时，动态重路由流量。
服务质量(QoS)可用于管理带宽和控制延迟，以便优先处理关键流量。
光纤通道拥塞控制(FCC)是一个基于反馈的端到端拥塞控制机制， 对光纤通道的缓冲间信用点机制构成了补充，以提供增强流量管理。
VSAN和VSAN间路由增强了安全性和稳定性
VSAN通过在单一物理SAN矩阵或交换机中创建基于硬件的独立环境，实现了更高效的网络利用率。每个 VSAN 都可作为一个正常的 SAN 区域，保持自己的矩阵服务，以提高可扩展性和永续性。 VSAN使得更多用户可分担SAN基础设施的成本， 同时确保流量的完全隔离， 并在逐个VSAN的基础上对配置进行独立控制。
Cisco MDS 9100系列支持VSAN间路由（IVR） ，这是业界第一个用于光纤通道的路由功能。IVR可选择性地在位于不同 VSAN上的发起端和目的端间传输数据流量，与此同时，保持每个 VSAN的控制流相互独立。凭借 IVR，数据可穿越 VSAN边界，但仍保持控制平面的隔离，因此确保了矩阵的稳定性和可用性。
业界最先进的诊断和排障工具
大型存储网络的管理需要能够主动诊断、检验路径和路由延迟的工具，以及用于获取和分析流量的机制。Cisco MDS 9000 系列集成了业界最先进的分析和纠错工具。加电自测试（POST）和在线诊断提供了主动状态监控。Cisco MDS 9100 系列提供了必要的集成硬件功能，可实施多种诊断功能，诸如可具体定位确切路径和流量计时的FC路由跟踪，和可智能获取网络流量的交换端口分析器(SPAN)。一旦获取了流量，即可用思科矩阵分析器（一种内嵌光纤通道分析器）来对其进行分析。基于端口和信息流的综合统计可进行先进的性能分析和服务级别协议（SLA）记帐。通过 MDS 9000 系列，思科为存储网络的排障和分析提供了最全面的工具集。
可提供强大安全性能的全面解决方案
针对存储网络中对严格安全性的需要，Cisco MDS 9100 系列提供了一个扩展安全架构，可保护当今企业网络中高度敏感的数据。Cisco MDS 9100 系列在端口级提供了智能分组检测，包括用于分区、VSAN 和高级端口安全特性的硬件实施的 ACL 应用。扩展分区功能的支持可确保只有特定主机可访问 LUN（LUN 分区） ，来限制某一区域只能运行 SCSI读命令（只读分区） ，以及仅向选定分区进行广播（广播分区） 。VSAN在与同一物理 SAN相 连的设备间实现了完全隔离，可获得更高安全性和稳定性。此外，光纤通道安全协议（FC-SP）提 供了支持 RADIUS或 TACACS+的交换机到交换机和主机到交换机DH-CHAP验证，以确保只有 授权设备才能访问受保护的存储网络。
这一功能与管理访问和控制平面安全性相结合，使 Cisco MDS 9000 系列成为同类产品中最安全的平台。
Cisco MDS 9100 系列在同类产品中提供了领先可用性。可热插拔的冗余风扇和电源，以及自动 重启故障交换管理引擎流程的独特能力相结合，使矩阵交换机可用性达到了新水平。通过业界最 强大、性能最强的 ISL，可在矩阵级实现高可用性。 PortChannel 功能使用户可将多达 15 条物理 链路(Cisco MDS 9140)汇聚为一个逻辑捆绑。该捆绑可防范任何物理链路故障，且无需重启。此 外， 矩阵最短路径优先(FSPF)多路径功能具出色智能性， 可在多达15条等价路径间平衡负载(Cisco MDS 9140)，并当一个交换机发生故障时，动态重路由流量。Cisco MDS 9100 系列使矩阵交换 机可用性达到了新水平，最大限度地降低了 TCO。
要实现 SAN 的优势，就必须具备出色的管理功能。为满足所有用户的需要，Cisco MDS 9100 系 列提供了三种主要的管理模式：Cisco MDS 9000 系列 CLI、思科矩阵管理器以及与第三方存储 管理工具的集成。Cisco MDS 9100 系列为用户提供了一致的逻辑 CLI。Cisco MDS 9000 系列 CLI的语法结构与广为部署的 Cisco IOS® CLI相同，易于学习，并提供了广泛的管理功能。Cisco MDS 9000系列CLI是一个极为高效、直观的界面，可为企业环境中的管理员提供了最优功能。思 科矩阵管理器是一个响应迅速、易于使用的 Java应用，简化了多个交换机和矩阵的管理。管理员 可利用思科矩阵管理器执行拓扑结构搜索、矩阵配置和验证、供应、监控和故障隔离等重要任务。 所有功能都通过安全界面提供，可从任意地点进行远程管理。思科矩阵管理器可单独使用，或与 第三方管理应用共用。 思科提供了一个扩展API， 用于与第三方管理工具和用户开发的管理工具集成。
Cisco Firepower 下一代防火墙

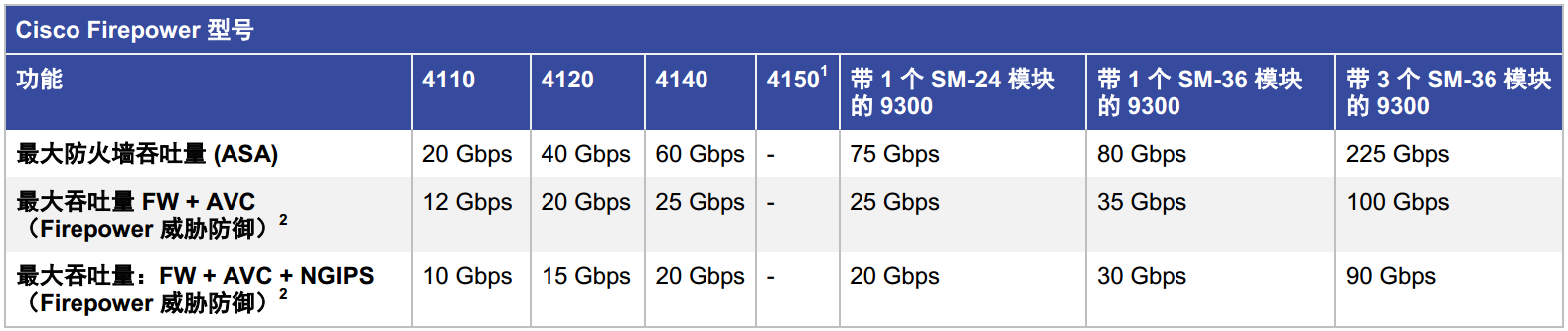

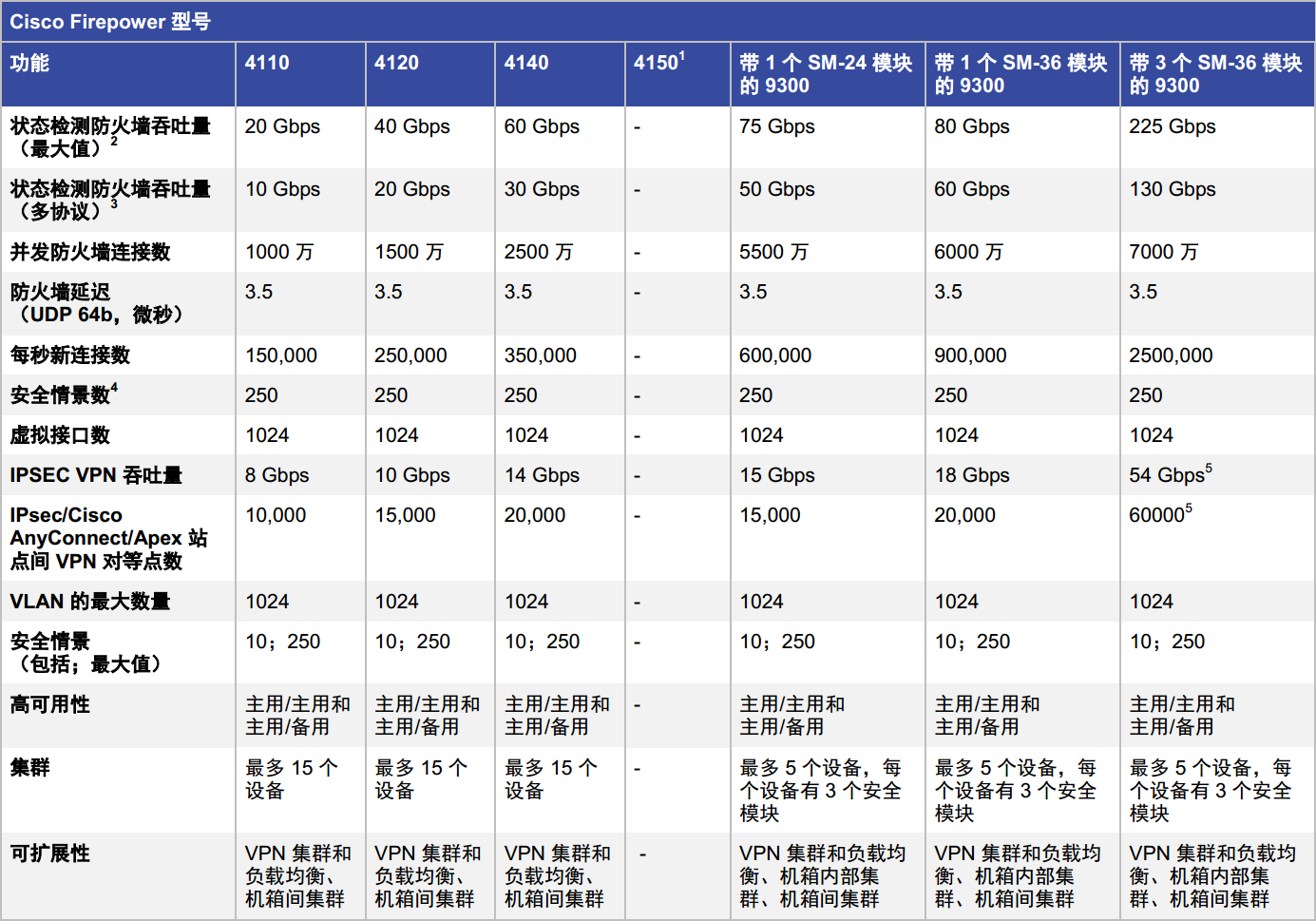

表 1 概述 Cisco Firepower NGFW 4100 系列和 9300 设备的性能亮点。
表 1. 性能亮点
Cisco Firepower 4150 计划于 2016 年上半年发布；具体技术参数将于日后发布
数据包平均大小为 1024 字节的 HTTP 会话
Cisco Firepower 4100 系列和 Firepower 9300 NGFW 设备使用 Cisco Firepower 威胁防御软件映像。这些设备还可 以支持思科自适应安全设备 (ASA) 软件映像。 Cisco Firepower 管理中心（原来的 FireSIGHT）提供 Cisco Firepower NGFW 以及 Cisco Firepower NGIPS 和思科 AMP 的统一管理。此外，优选 Cisco Firepower 设备上还提 供直接源自思科的 Radware DefensePro 分布式拒绝服务 (DDoS) 缓解功能。

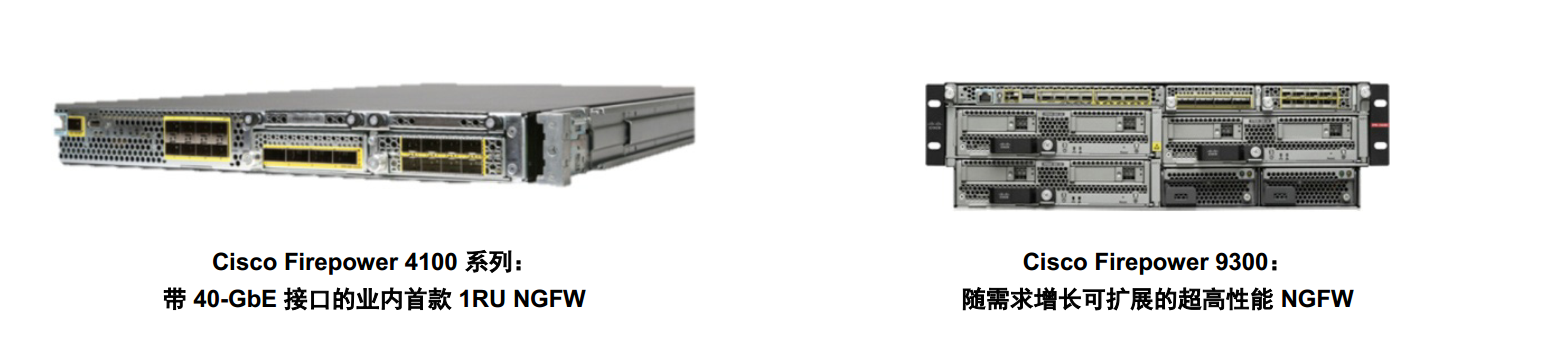

Cisco Firepower 4100 系列设备
Cisco Firepower 4100 系列包括四个专注于威胁防御的 NGFW 安全平台。其最大吞吐量从 20 Gbps 到 60 Gbps 以 上，可应对从互联网边缘到数据中心等各种使用案例。它们可提供卓越的威胁防御能力以及更快的响应速度，同时 占用空间却更小。
Cisco Firepower 9300 设备
Cisco Firepower 9300 是可扩展（超过 1 Tbps）运营商级模块化平台，专为要求低（少于 5 微秒分流）延迟和超大 吞吐量的运营商、高性能计算中心、数据中心、园区、高频交易环境等打造。 Cisco Firepower 9300 通过 RESTful API 实现分流、可编程的安全服务协调和管理。此外，它还可用于兼容 NEBS 的配置中。

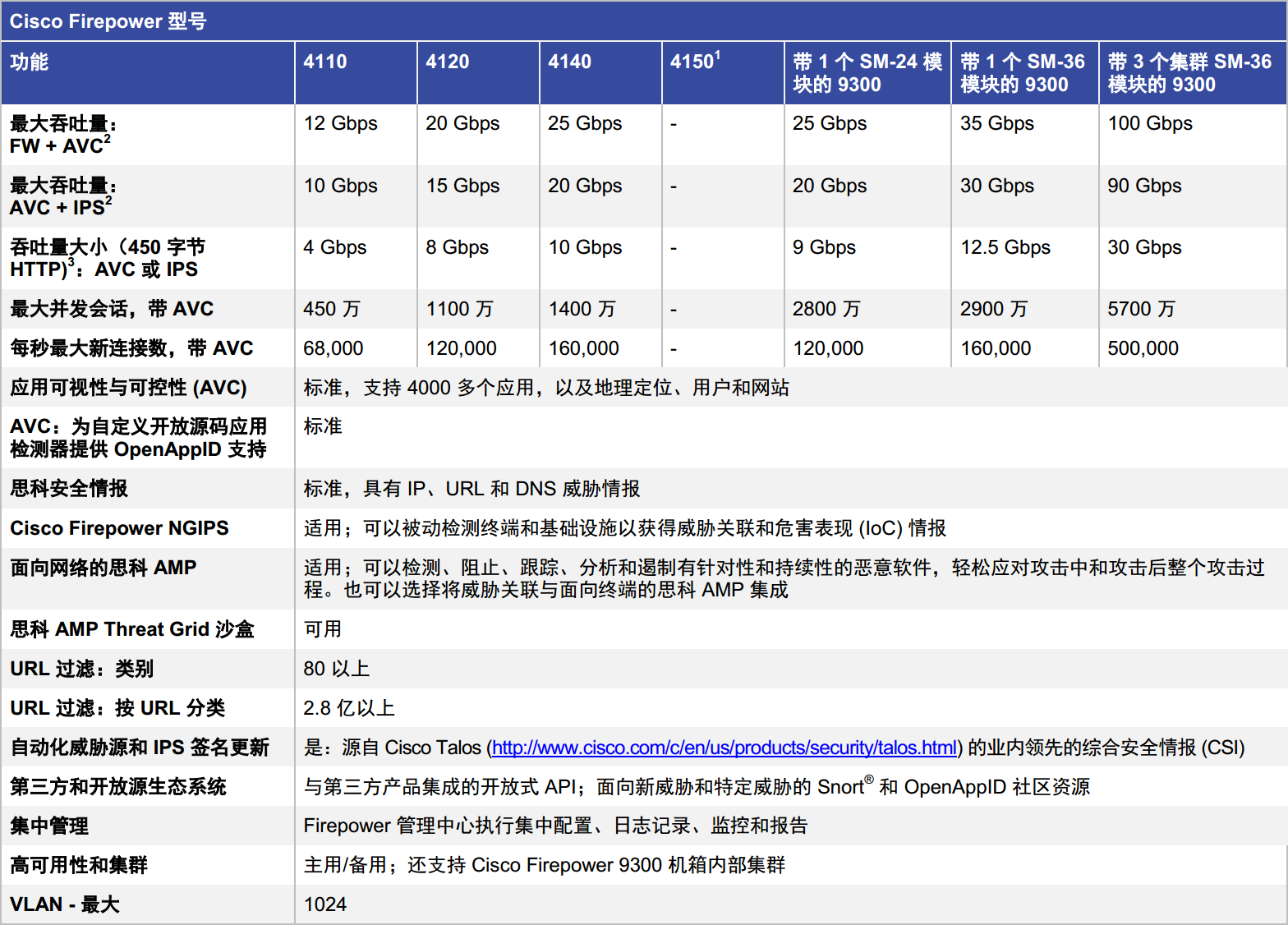

表 2 概述 Cisco Firepower NGFW 4100 系列和 9300 设备在运行 Cisco Firepower 威胁防御映像时的功能。
表 2. 通过 Firepower 威胁防御映像实现的性能规范和功能亮点
Cisco Firepower 4150 计划于 2016 年上半年发布；具体技术参数将于日后发布。
在理想测试条件下通过测量用户数据报协议 (UDP) 流量所得的最大吞吐量。
根据激活的功能和网络流量协议组合以及数据包大小特征，性能会有所不同。
表 3 概述 Cisco Firepower 4100 系列和 9300 设备运行 ASA 映像时的性能和功能。
表 3. ASA 性能和功能
Cisco Firepower 4150 计划于 2016 年上半年发布；具体技术参数将于日后发布。
在理想测试条件下通过测量用户数据报协议 (UDP) 流量所得的最大吞吐量。
“多协议”是指主要包含基于 TCP 协议和应用（如 HTTP、 SMTP、 FTP、 IMAPv4、 BitTorrent 和 DNS）的流量配置文件。
可供防火墙功能集使用。
在非集群配置中。
表 4 和表 5 分别概述 4100 系列 9300 的硬件规格。表 6 概述监管标准合规性。
表 4. Cisco Firepower 4100 系列硬件规格
双电源可热插拔。
在 2016 年下半年有望在 Cisco Firepower 4110 和 4120 上安装直流电源选项。

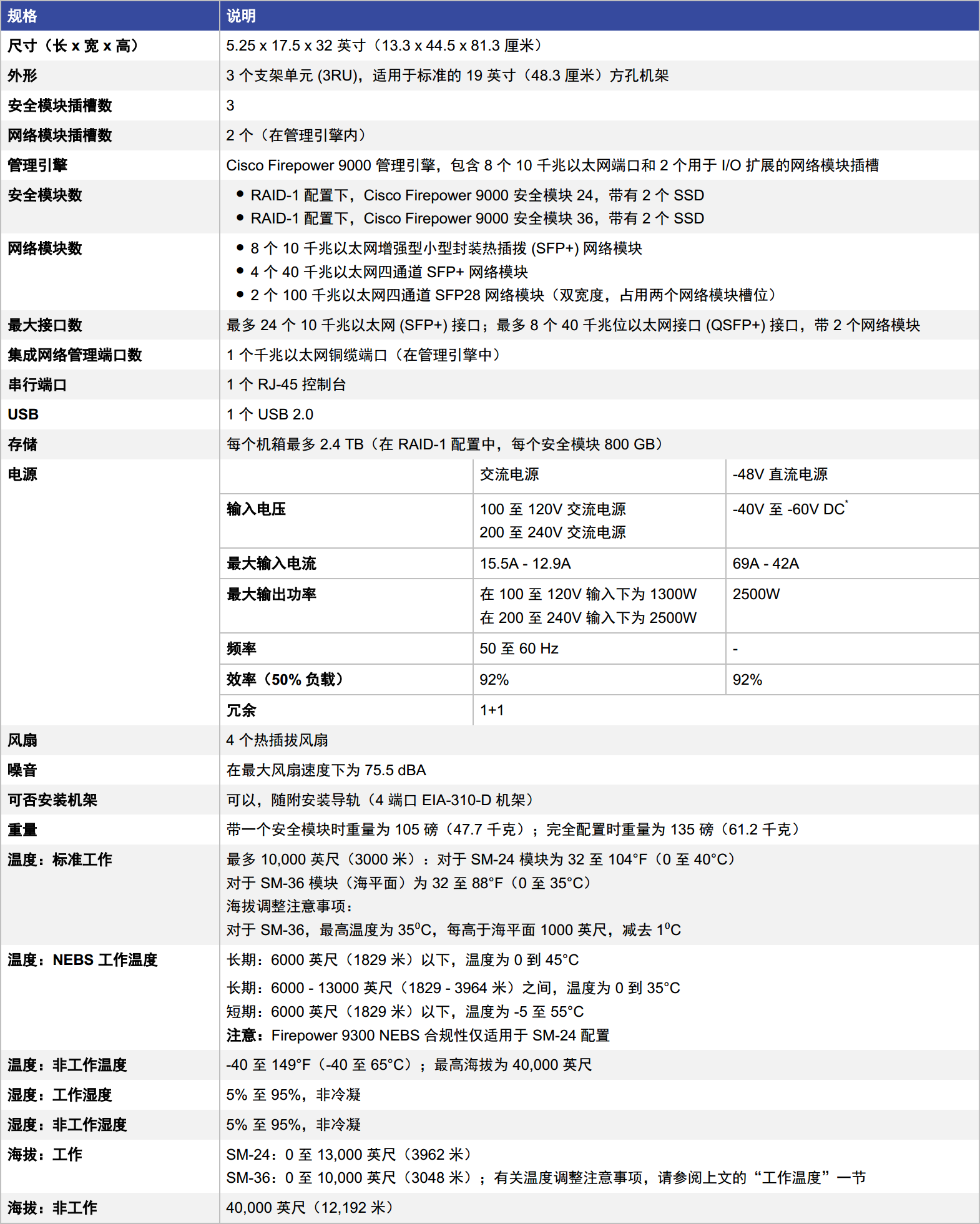

表 5. Cisco Firepower 9300 硬件规格
* 最低开启电压为 -44V DC

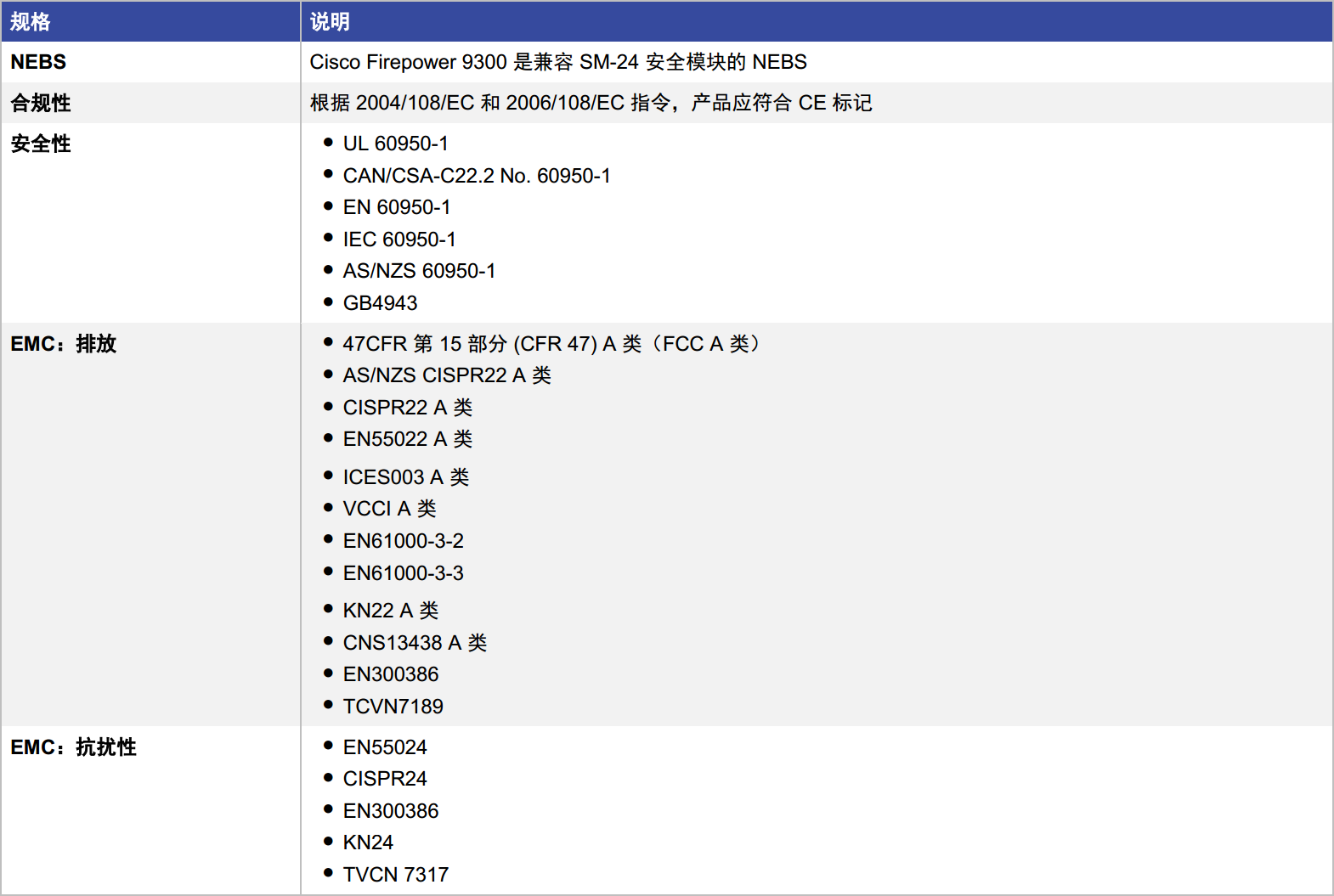

表 6. Cisco Firepower 4100 系列和 Cisco Firepower 9300 NEBS，监管，安全和 EMC 合规性
目前，在带有 ASA 软件映像的 Cisco Firepower 4150 和 9300 上，思科直接提供和支持 Radware DefensePro DDoS 攻击缓解功能。在未来，还会在其他优选 Cisco Firepower 设备和 Firepower 威胁防御软件映像上提供此功能。 Radware 的 DefensePro DDoS 攻击缓解功能是屡获殊荣的实时边界攻击缓解解决方案，可保护组织不受到新出现 的网络和应用威胁攻击。它可以保护应用基础设施不会发生网络和应用中断（或者减速），帮助组织防范可用性攻 击，持续打赢安全保卫战。
Radware DDoS 攻击缓解：保护集
Radware DDoS 攻击缓解包含受专利保护的、基于行为的自适应实时签名技术，该技术实时检测和缓解零日网络和 应用 DDoS 攻击。它消除了人为干预的需求，在受到攻击时不阻止合法用户流量。
系统检测并缓解了以下攻击：
● SYN 泛洪攻击
● 网络 DDoS 攻击，包括 IP 泛洪、 ICMP 泛洪、 TCP 泛洪、 UDP 泛洪和 IGMP 泛洪
● 应用 DDoS 攻击，包括 HTTP 泛洪和 DNS 查询泛洪
● 异常泛洪攻击，例如非标准和畸形数据包攻击
性能
表 7 中的性能数据适用于带有单个（ SM-24 或 SM-36）安全模块的 Cisco Firepower 9300。

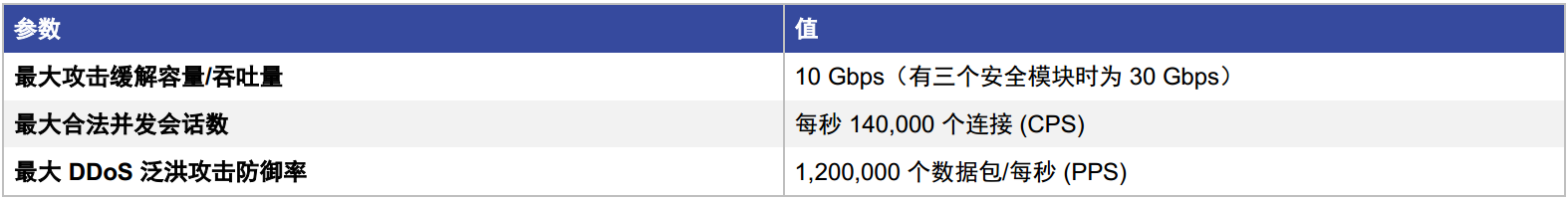

表 7. 带有 FirePOWER 9300 的关键 DDoS 性能指标
思科智能许可
Cisco FirePOWER NGFW 随思科智能许可一同销售。思科了解，购买、部署、管理和跟踪软件许可证很复杂。因此， 我们推出思科智能软件许可，它是一款标准化的许可平台，可以帮助客户了解如何在整个网络中使用思科软件，从 而降低管理开销和运营支出。
使用智能许可，您可以通过一个统一门户全面查看软件、许可证和设备。您可以在诸如硬件平台之间轻松注册和激 活以及转换许可证。以下网址提供更多信息： http://www.cisco.com/web/ordering/smart-softwarelicensing/index.html。 以下网址提供智能许可智能帐户的相关信息： http://www.cisco.com/web/ordering/smartsoftware-manager/smart-accounts.html。
思科智能网络支持服务：快速行动，随时获取思科专业知识和思科资源
思科智能网络支持服务™是屡获殊荣的技术支持服务，使 IT 员工可随时直接联系技术支持中心 (TAC) 工程师和访问 Cisco.com 资源。您可以收到快速、专业的答复以及解决严重网络问题所需的特别说明。
智能网络支持服务提供以下设备级支持：
● 思科 TAC 的专业工程师一年 365 天、每天 24 小时面向全球提供服务
● 随时访问 Cisco.com 中丰富的在线知识库、资源和工具
● 硬件更换选项包括 2 小时、 4 小时、下一工作日 (NDB) 先行更换，以及返修 (RFR)
● 操作系统软件持续更新，包括已获许可的功能集中的次要版本和主要版本
● 通过 Smart Call Home 对选定设备实施主动诊断，发出实时风险通告
此外，可选的思科智能网络支持服务现场服务提供现场工程师到现场安装更换部件，帮助确保网络运行良好。有关 智能网络支持服务的详细信息，请访问： http://www.cisco.com/c/en/us/services/portfolio/product-technicalsupport/smart-net-total-care.html。
选择部件号
表 8 和表 9 提供 Cisco Firepower NGFW 解决方案的部件号详细信息。有关其他配置选项和附件，请参阅订购指南。

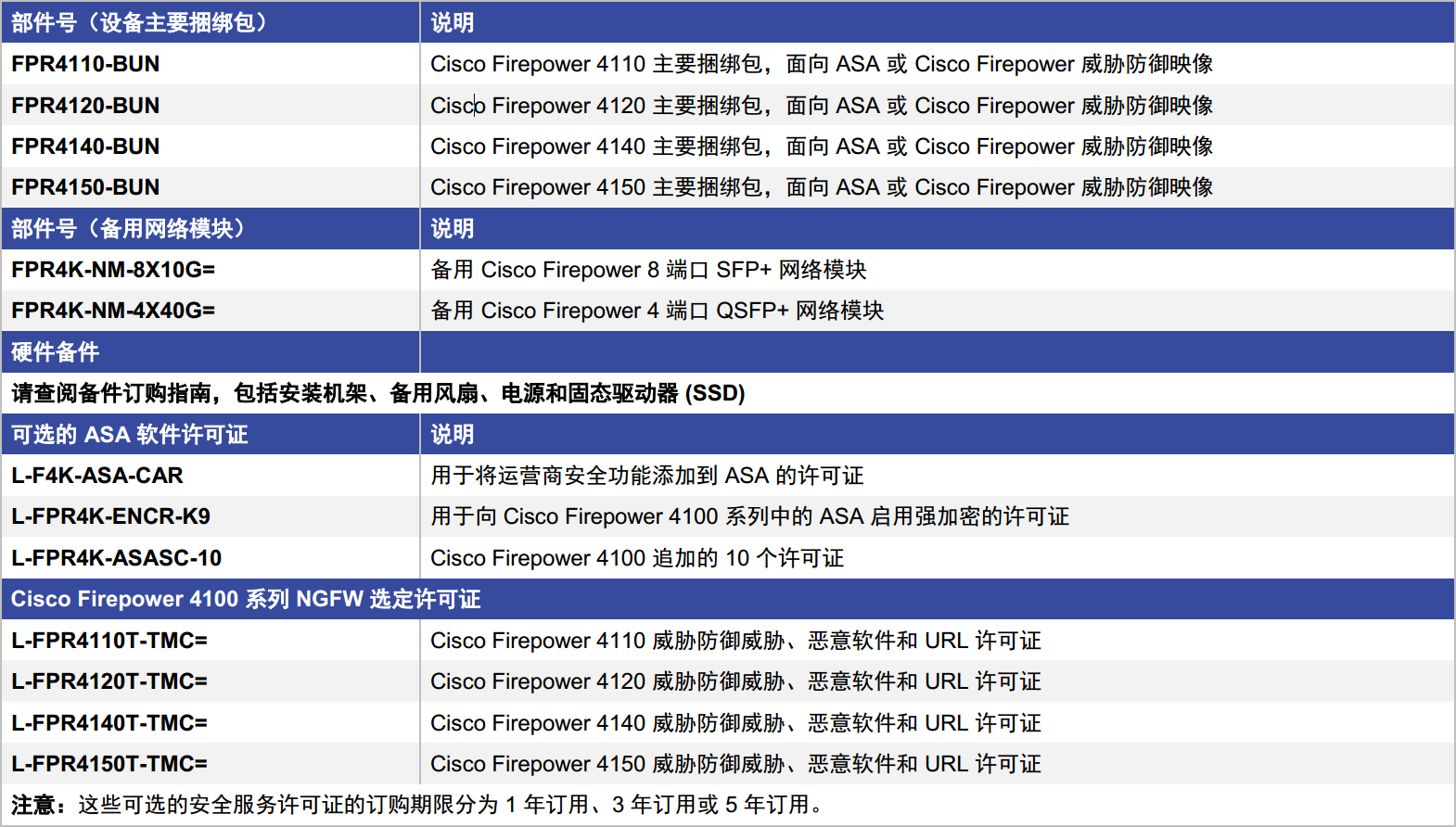

表 8. Cisco Firepower 4100 系列：选择产品组件

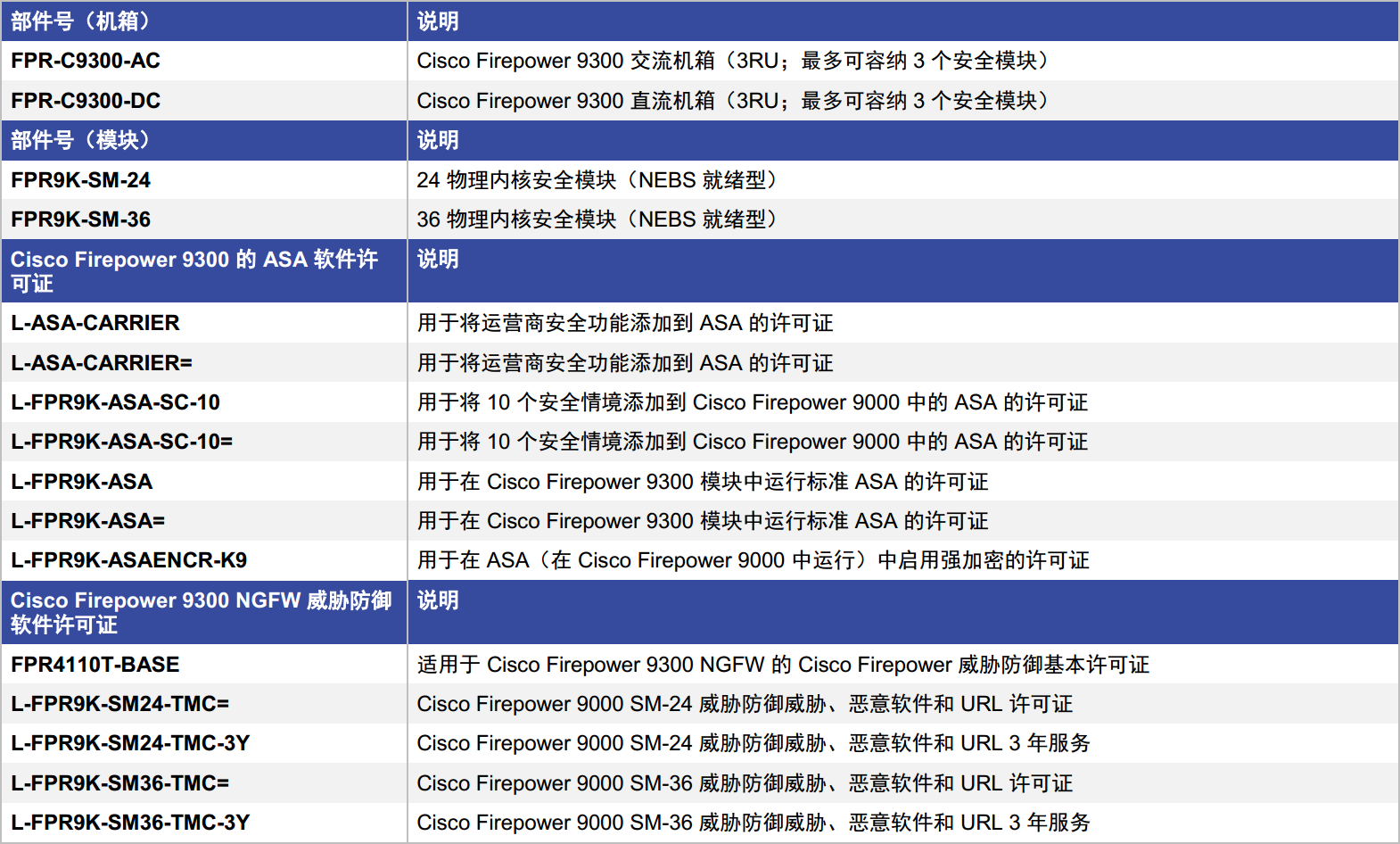

表 9. Cisco Firepower 9300：选择产品组件
您可以访问 cisco.com 上的产品保修页面查找保修信息。
思科服务
思科广泛提供各种服务计划，帮助客户快速制胜。这些创新型服务计划通过将人员、流程、工具及合作伙伴巧妙结 合来实现，从而大幅提升了客户满意度。思科服务有助于保护您在网络上的投资，优化网络运营，并可为新的应用 合理地配置网络，以提高网络智能化，增强业务能力。有关思科安全服务的详细信息，请访问 http://www.cisco.com/go/services/security。
提供融资服务，助您实现目标
Cisco Capital® 融资有助于您获得所需的技术来实现目标和保持竞争力。我们可以帮助您减少资本支出、加速业务发 展、并优化投资和投资回报率。借助 Cisco Capital 融资服务，您在购买硬件、软件、服务和第三方补充设备时将拥 有更多灵活性。 Cisco Capital 可以为您提供一种可预测的支付方式。 Cisco Capital 现已在 100 多个国家/地区推出。 了解详情。
有关服务提供商的更多信息
有关服务提供商环境中 Cisco Firepower 的信息，请访问：
● http://www.cisco.com/c/en/us/solutions/enterprise-networks/service-provider-security-solutions/
有关 Firepower NGFW 的详细信息
有关 Cisco Firepower NGFW 的更多信息，请访问：
● http://www.cisco.com/go/ngfw
有关 Cisco AnyConnect 的更多信息
● Cisco AnyConnect 安全移动客户端
http://www.cisco.com/go/anyconnect。
● Cisco AnyConnect 订购指南
http://www.cisco.com/c/dam/en/us/products/security/anyconnect-og.pdf。
具备 FirePOWER 服务的 Cisco ASA 防火墙
具备 FirePOWER 服务的 Cisco ASA 将独特的、注重威胁防护的下一代安全服务带到 Cisco ASA 5500-X 系列下一 代防火墙及 Cisco ASA 5585-X 自适应安全设备防火墙之中。 它可针对已知的高级威胁提供综合防护，包括对针对性 恶意软件攻击与持续性恶意软件攻击的防护（图 1） 。 Cisco ASA 是全世界部署最为广泛的企业级状态防火墙。 具备 FirePOWER 服务的 Cisco ASA 具有以下综合功能：
● 站点到站点和远程接入 VPN 以及高级群集可提供高安全性、高性能访问和高可用性，以确保业务连续性。
● 精细的应用可视性与可控性 (AVC) 支持超过 3000 项基于应用层和风险的控制，这些控制可调用定制的入侵 防御系统 (IPS) 威胁检测策略，从而优化安全效力。
● 业内领先的具备 FirePOWER 下一代 IPS (NGIPS) 的 Cisco ASA 可提供高效的威胁防护以及对用户、基础设 施、应用及内容的完全情景感知，从而能够检测多途径威胁并实现防御响应的自动化。
● 基于信誉和类别的 URL 过滤功能可提供针对可疑网络流量的综合报警和控制功能，并可对超过 80 个种类中 的数亿个 URL 执行策略。
● AMP 可提供业内领先的漏洞检测效力、低总拥有成本及一流的保护价值，从而帮助您发现、了解并制止其他 安全层遗漏的恶意软件和新兴威胁。

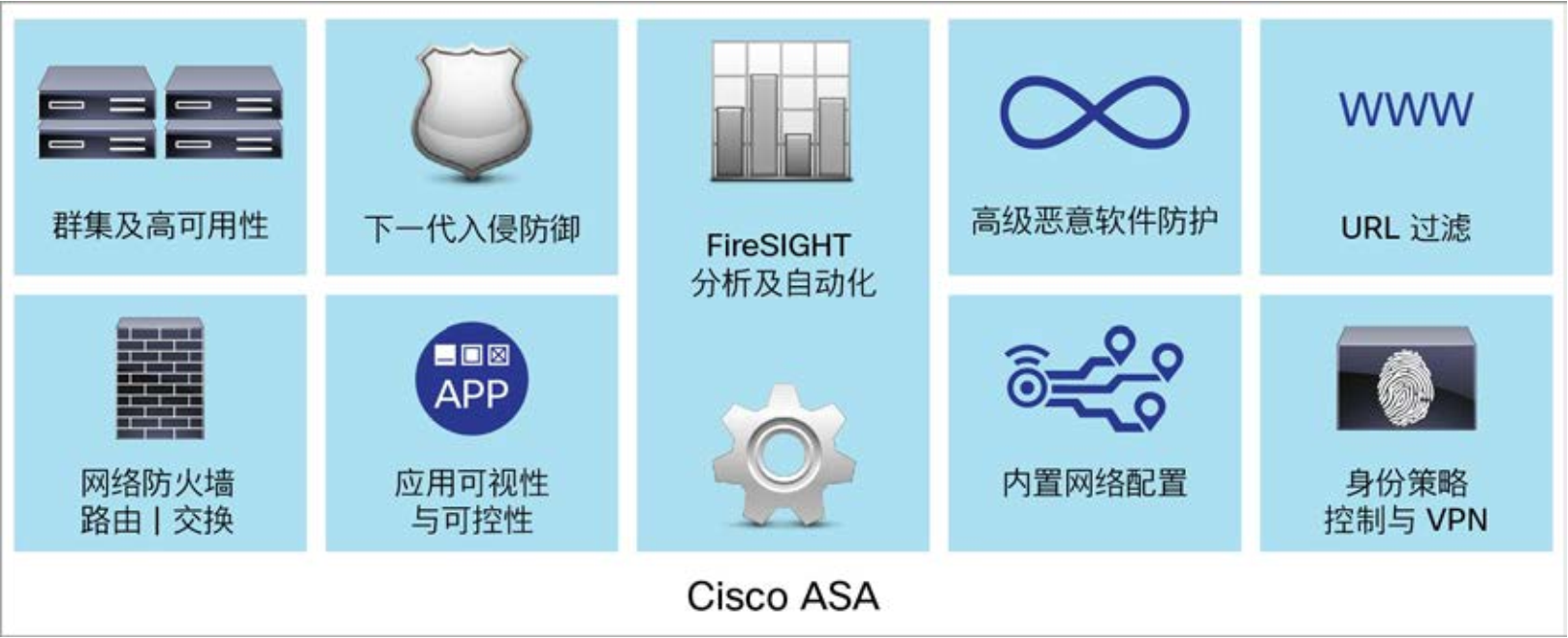

图 1. 具备 FirePOWER 服务的 Cisco ASA ：关键安全功能
具备 FirePOWER 服务的 Cisco ASA 防火墙可通过 Cisco FireSIGHT 管理中心进行集中管理，可为安全团队提供对 网络中活动的全面可视性与可控性。 此类可视性包括用户、设备、虚拟机之间的通信、漏洞、威胁、客户端应用、 文件和网站。 整体的可执行危害表现 (IoC) 与详细的网络和终端设备事件信息相关联，可提供针对恶意软件感染的进 一步可视性。 通过对整个 NGFW 部署无可匹敌的可视性与可控性，思科的企业级管理工具可帮助管理员降低复杂 性。 Cisco FireSIGHT 管理中心还可提供包含恶意软件文件轨迹的内容感知功能，可帮助确定感染范围并确定根本原 因，从而加快补救速度。
思科安全管理器可提供可扩展的集中网络运营工作流管理。 在使用 Cisco FireSIGHT 管理中心时，该管理器集成了 一整套强大的功能，包括策略和对象管理、事件管理、报告以及针对 Cisco ASA 防火墙功能的故障排除。
对于包括中小型企业部署的本地 On-Device 管理，思科自适应安全设备管理器 (ASDM) 7.3.x 提供访问控制和高级威 胁防御管理。 ASDM V 7.3.x 提供了增强型用户界面，可快速查看相关趋势并可细分以进行进一步分析。

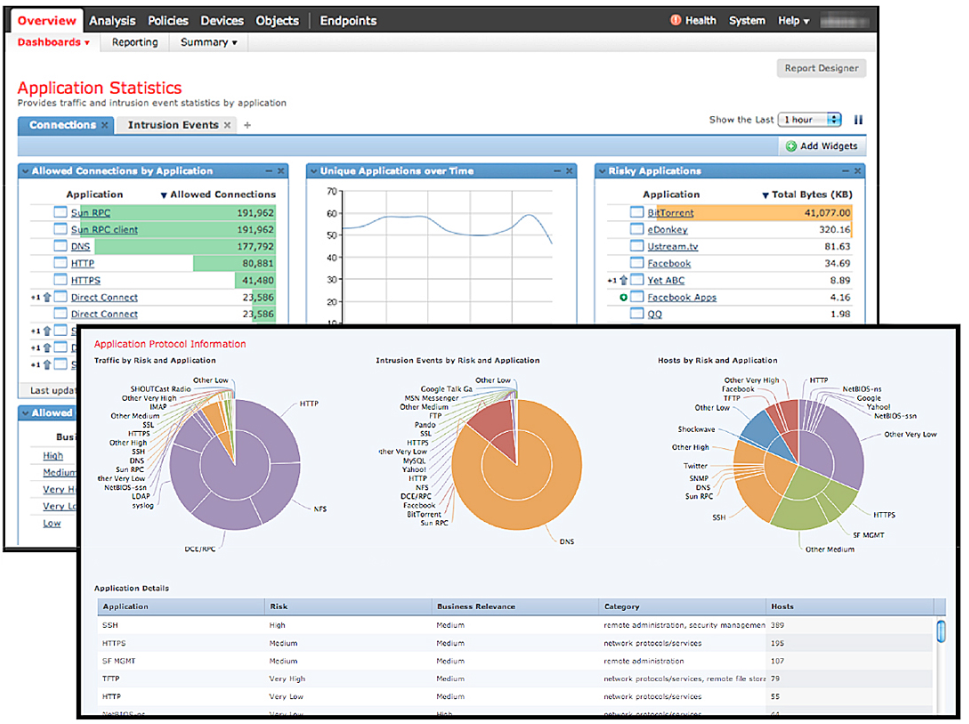

图 2. Cisco FireSIGHT 管理中心：直观的概括性控制面板和详细的细分控制面板
具备 FirePOWER 服务的 Cisco ASA 采用集成的防范进行威胁防御，从而降低了资本和运营成本以及管理复杂性。 它可以流畅地与现有 IT 环境、工作流和网络交换矩阵相集成。 该设备系列具有高度可扩展性，最高速度可达多千 兆，并能在物理和虚拟环境中的分支机构、互联网边缘和数据中心之间实现统一、强劲的安全防护。
借助 Cisco FireSIGHT 管理中心，管理员可简化运营，以关联威胁、评估其影响、自动化调整安全策略并轻松地将 用户身份归于安全事件。 Cisco FireSIGHT 管理中心可持续监控网络的实时变化。 它能够自动评估新威胁，以确定哪 些威胁会对您的企业造成影响。 然后，它能够重点围绕补救做出响应，并根据威胁变化的状况改变网络防御措施。 它还能自动执行策略调整等关键安全活动，为您节省时间和精力，并确保防御和应对措施始终处于最佳状态。
Cisco FireSIGHT 管理中心可通过 eStreamer API 轻松地与第三方安全解决方案相集成，从而简化运营工作流并匹配 现有的网络交换矩阵。

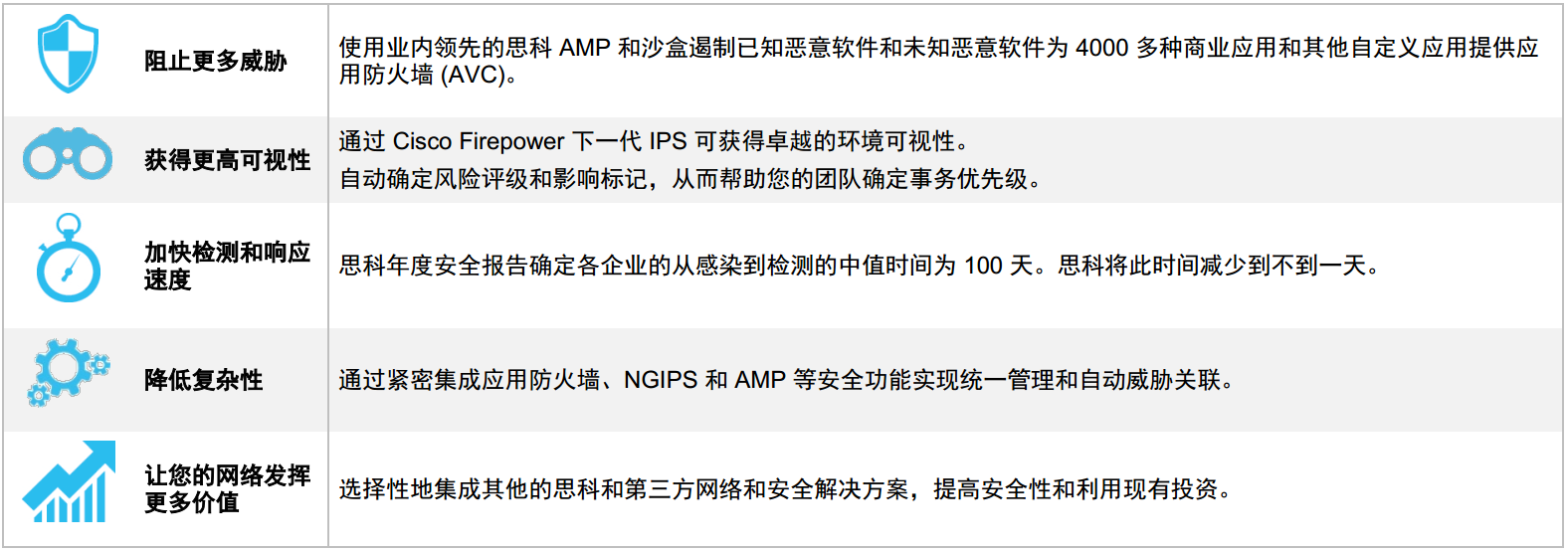

表 1 重点说明了具备 FirePOWER 服务的 Cisco ASA 的一流功能和优势。

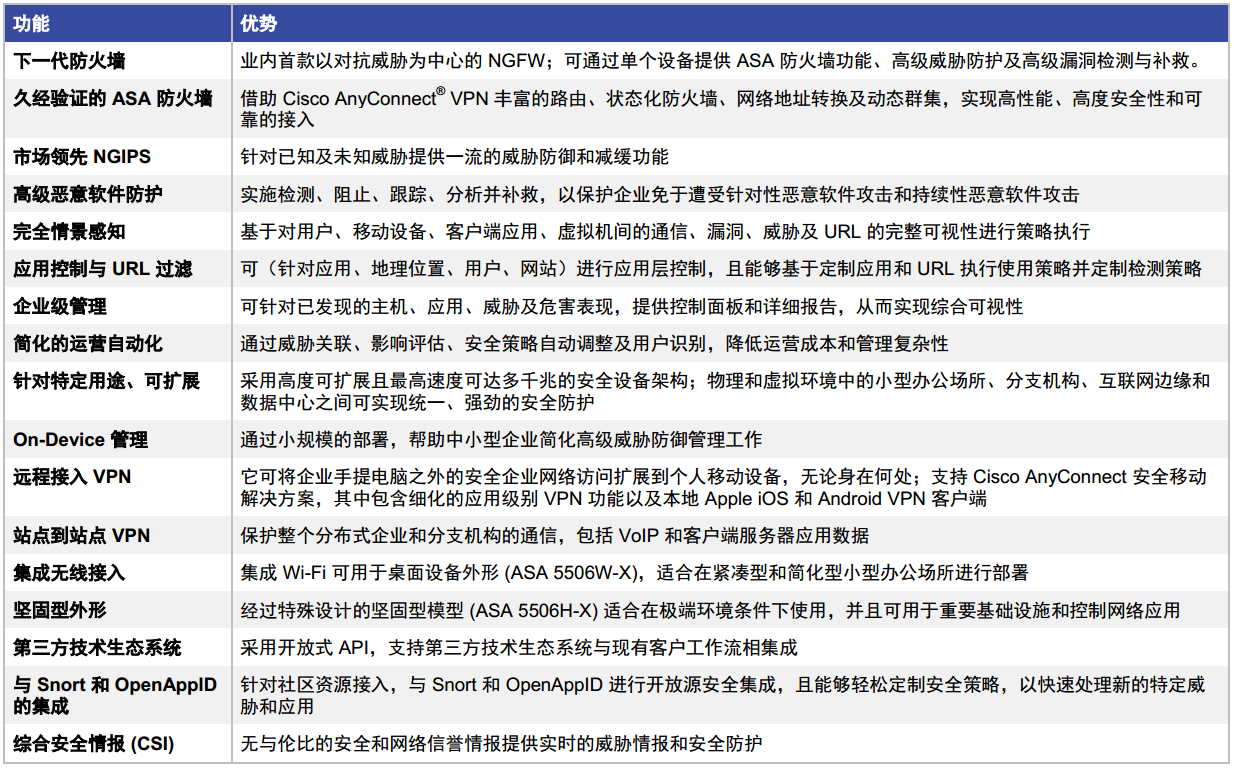

表 1. 具备 FirePOWER 服务的 Cisco ASA 的功能和优势

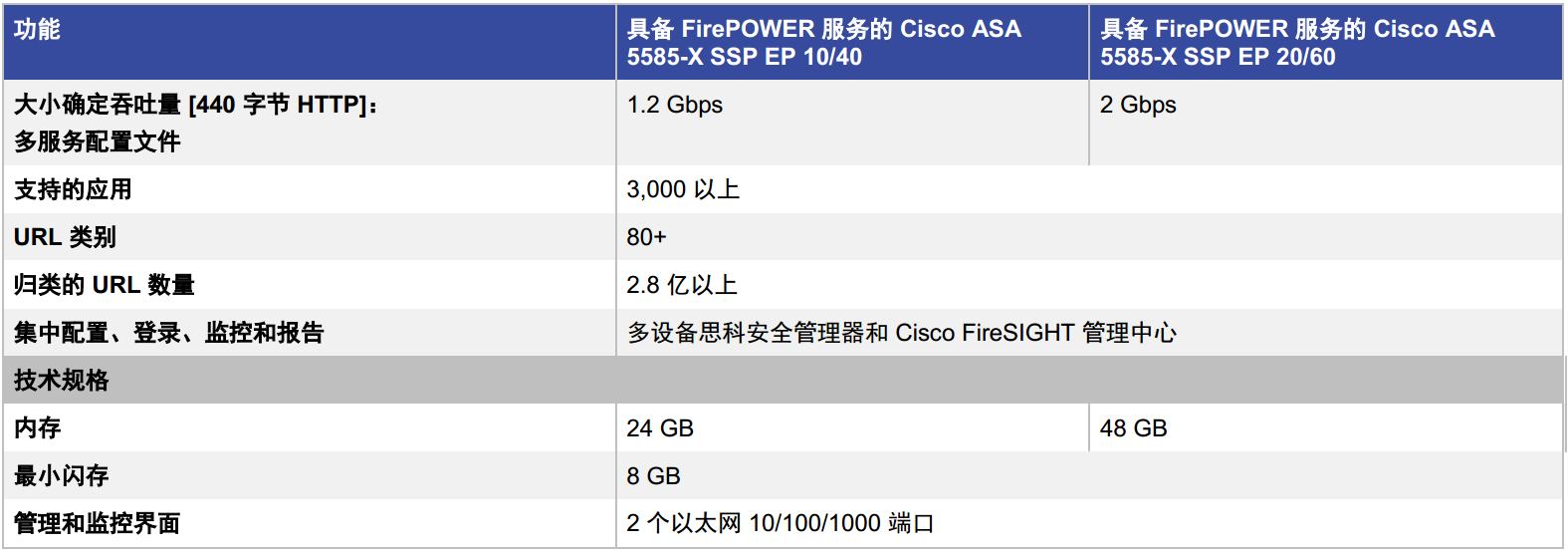

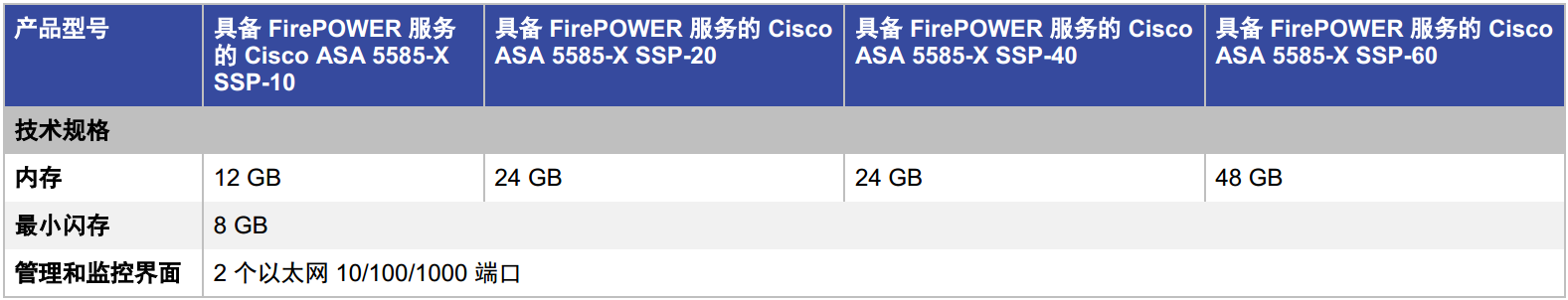

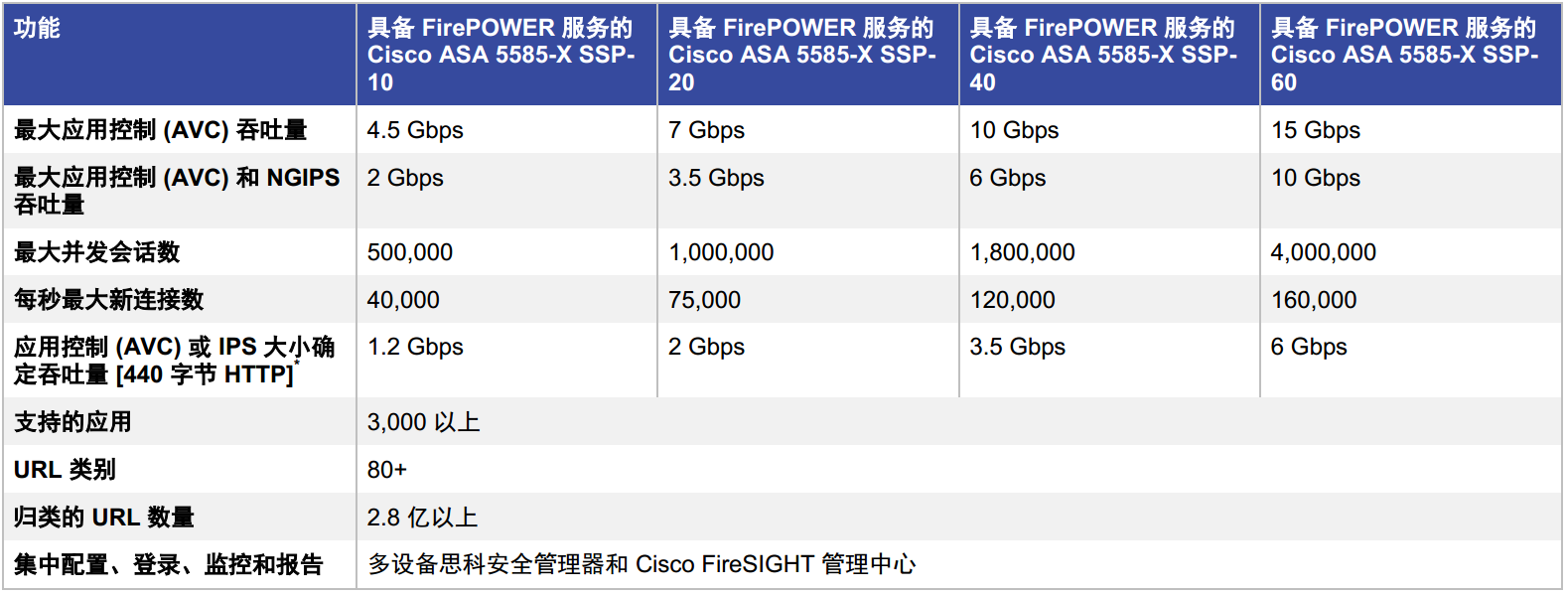

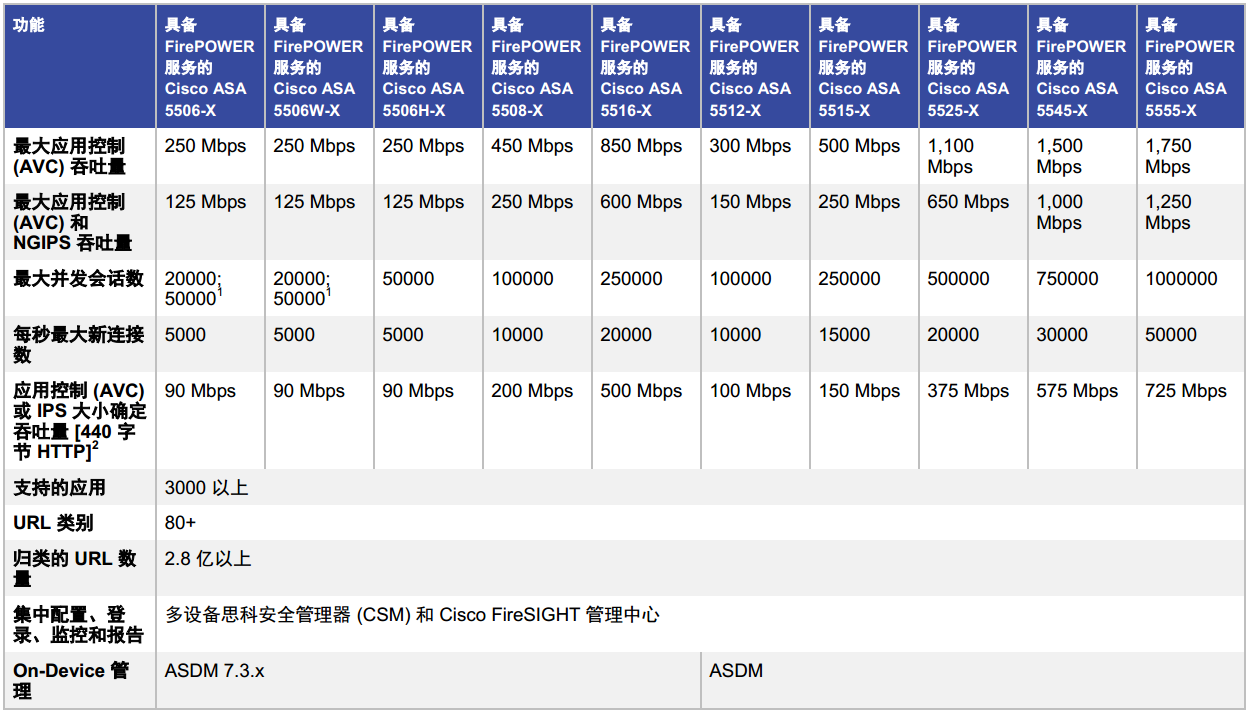

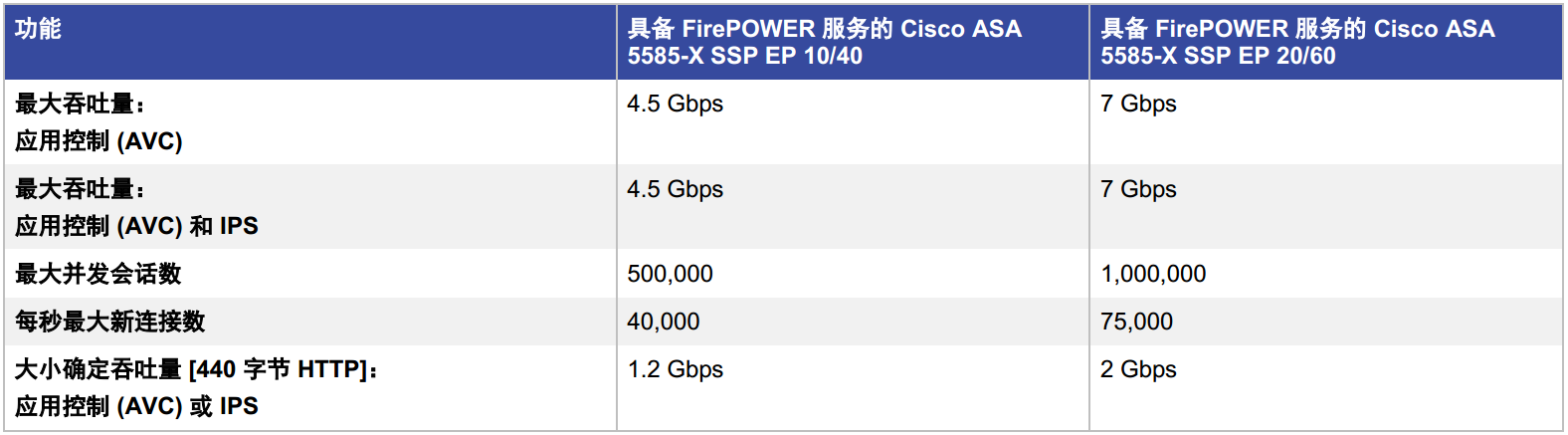

表 2 详细说明了用于 Cisco ASA 5500-X 系列的具备 FirePOWER 服务的 Cisco ASA 的 NGFW 功能和容量。
具备 FirePOWER 服务的 Cisco ASA 5500-X
更高的规范与 Security Plus 许可证相关联。
激活更多功能将会改变性能

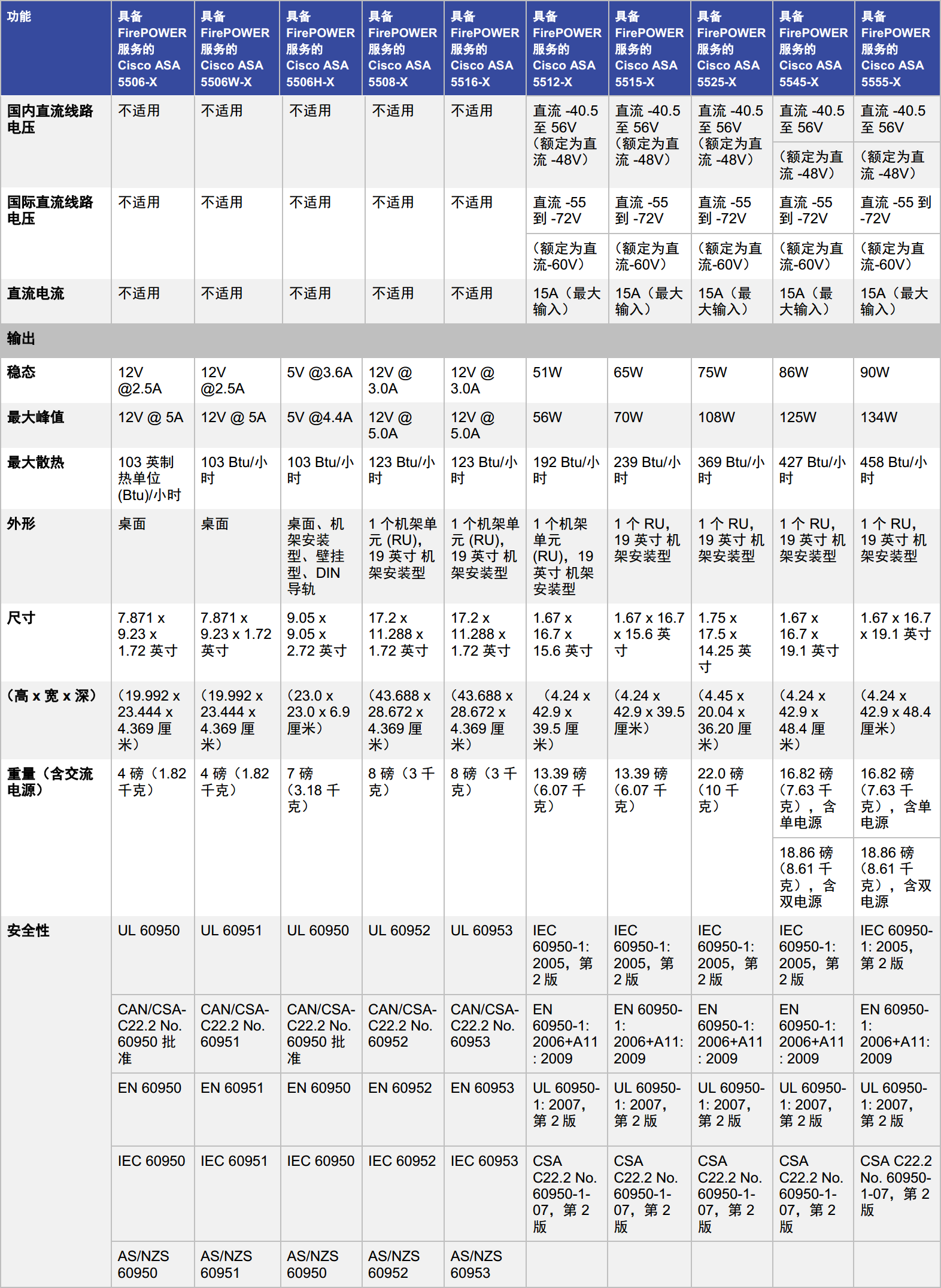

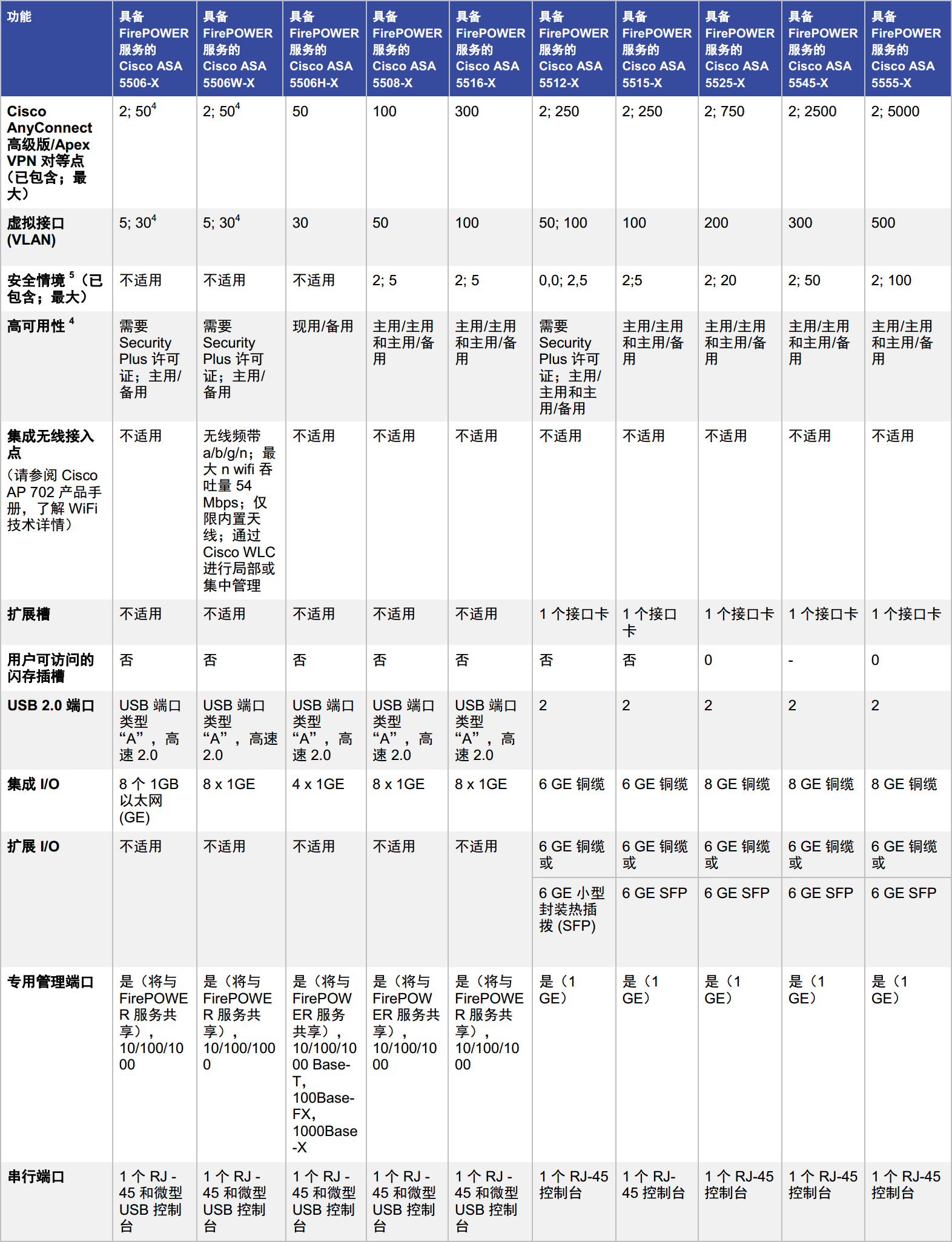

表 3 比较了不同的 ASA 5500-X 系列下一代防火墙（适合在小型办公场所、分支机构场所和互联网边缘进行部署） 的特性和功能。
Cisco ASA 5500-X 系列下一代防火墙
最大吞吐量，在理想条件下使用 UDP 流量测量。
多协议 = 主要包含基于 TCP 的协议/应用（如 HTTP、 SMTP、 FTP、 IMAPv4、 BitTorrent 和 DNS）的流量配置文件。
PN 吞吐量和会话数取决于 ASA 设备配置和 VPN 流量模式。 在进行容量规划时，这些因素应当考虑在内。
单独许可的特性；其中两个 SSL 许可证带有基础系统。
更高的规范与 Security Plus 许可证相关联。
可用空间取决于系统软件。
海拔每上升 1000 英尺，最高操作温度降低 1.5°C。
表 4 对比了具备 Cisco FirePOWER 安全服务处理器 (SSP) 10、 20、 40 和 60 硬件刀片的 Cisco ASA。
具备 FirePOWER 服务硬件刀片的 Cisco ASA 5585-X 的功能和容量
可扩展性能 (EP) 模型解决了无需牺牲性能即可运行多个服务的需求。 当服务在 EP 模型上激活后，性能水平仍可预 见且保持一致。
具备 FirePOWER 服务的 Cisco ASA 5585-X - 可扩展性能 (EP) 硬件刀片的特性和功能
具备 FirePOWER 服务的 Cisco ASA 包括 Cisco ASA 防火墙、 AVC、 URL 过滤、 NGIPS 和 AMP。 这一独特的功能 集可在以下 Cisco ASA 5500-X 系列 NGFW 平台上使用： Cisco ASA 5506-X、 5506W-X、 5506H-X、 5508-X、 5516-X、 5512-X、 5515-X、 5525-X、 5545-X、 5555-X 以及带有安全服务处理器 SSP-10、 SSP-20、 SSP-40 和 SSP-60 的 5585-X。
Cisco ASA 5585-X 平台支持 Cisco ASA 5585-X FirePOWER 服务 SSP-10、 SSP-20、 SSP-40 和 SSP-60 硬件刀 片。 Cisco ASA 5585-X SSP-10、 SSP-20、 SSP-40 和 SSP-60 防火墙需要 Cisco ASA 9.2.2 版及更高版本。 运行 Cisco ASA 9.2.2 版及更高版本的 Cisco ASA 5500-X 系列下一代中型安全设备支持具备 FirePOWER 服务的 Cisco ASA 防火墙。 要求使用 Cisco FireSIGHT 管理中心和思科安全管理器管理具备 FirePOWER 服务的 Cisco ASA： ASA 5512-X、 5515-X、 5525-X、 5545-X、 5555-X 以及带有安全服务处理器 SSP-10、 SSP-20、 SSP-40 和 SSP- 60 的 5585-X。 ASDM V 7.3.x 可用于设备上对具备 FirePOWER 服务的 Cisco ASA 5506-X、 5506W-X、 5506HX、 5508-X 和 5516-X 的单个实例部署进行管理。
要下订单，请访问思科订购主页。 表 5 提供了具备 FirePOWER 服务的 Cisco ASA 的订购信息。

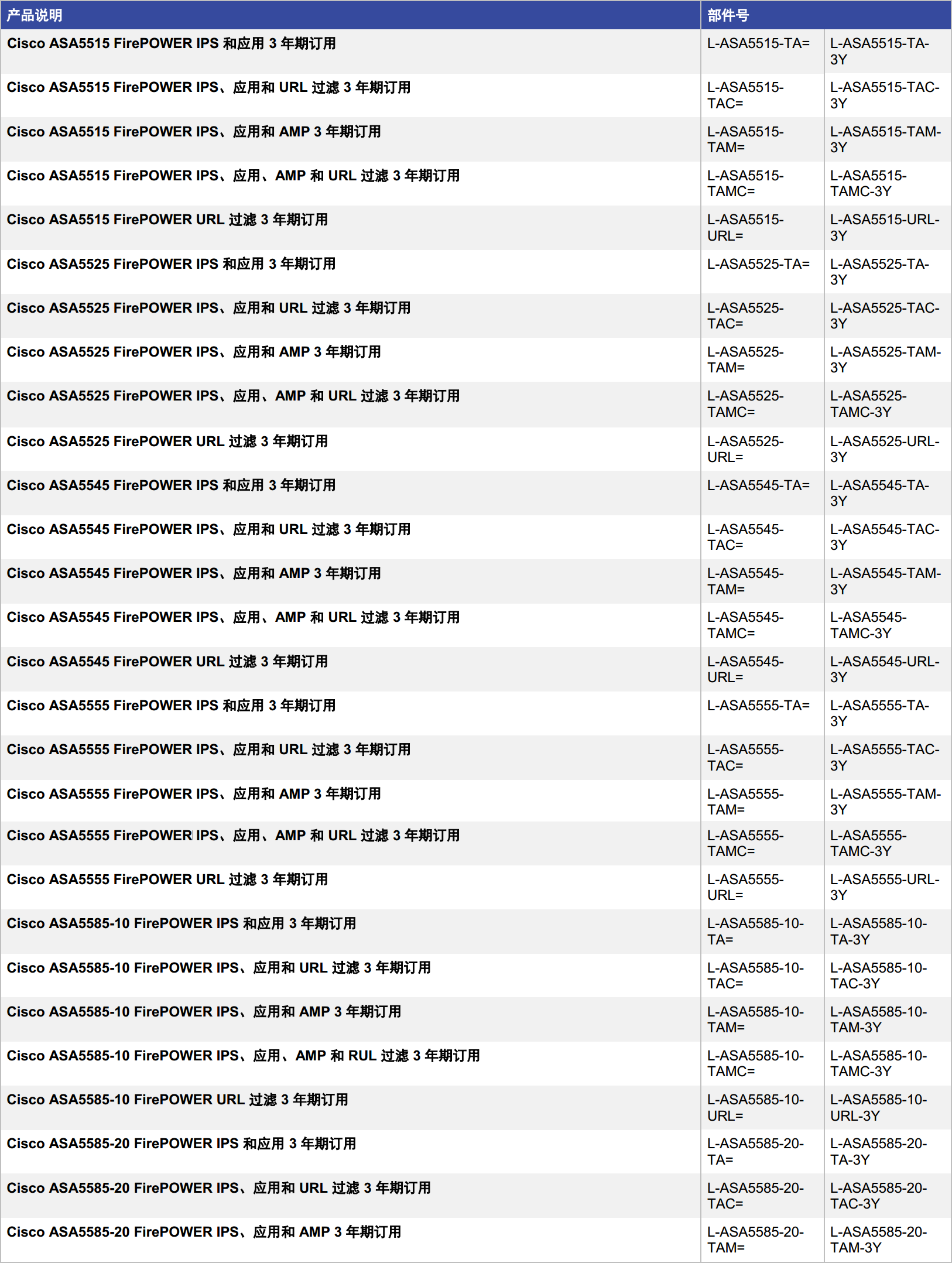

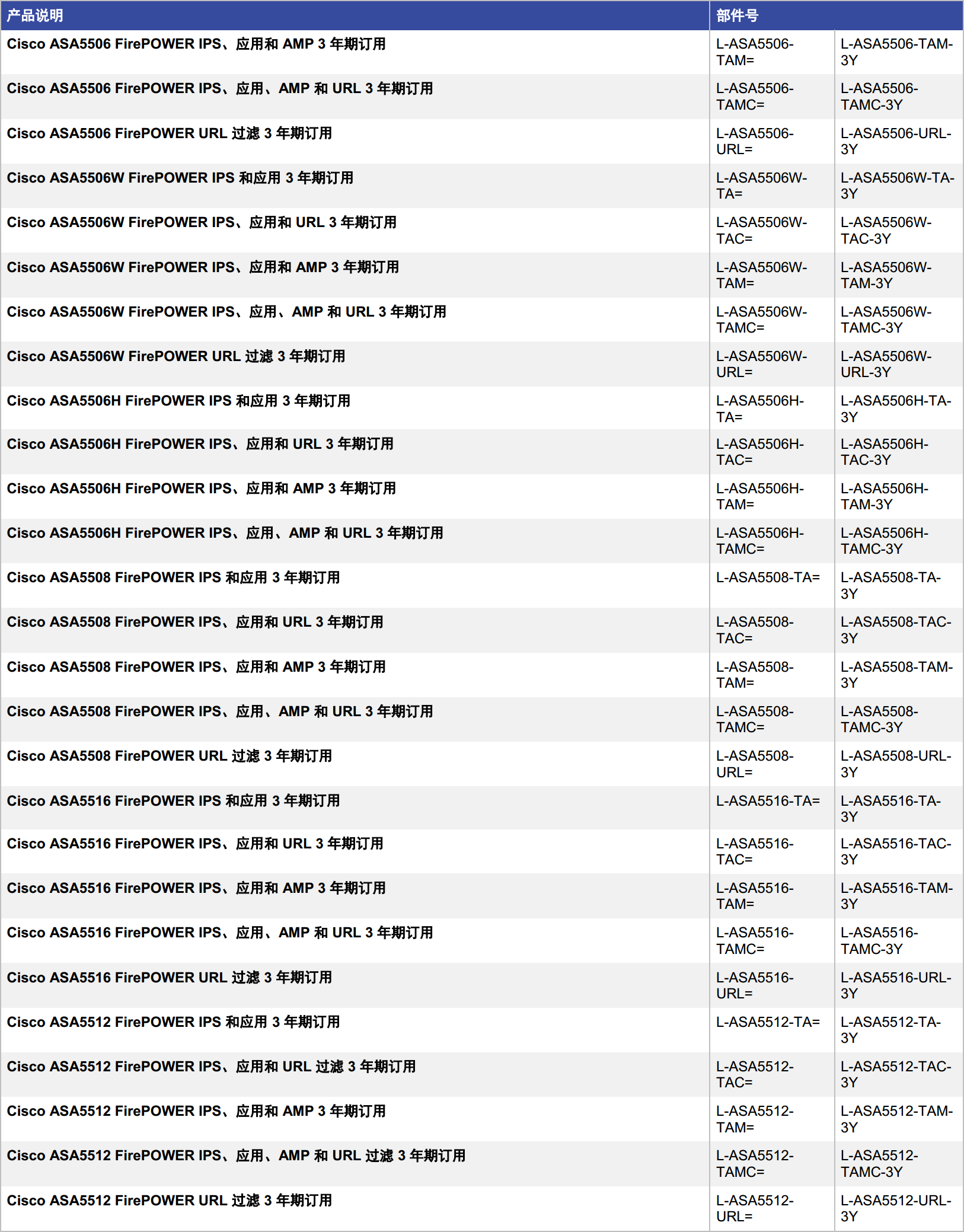

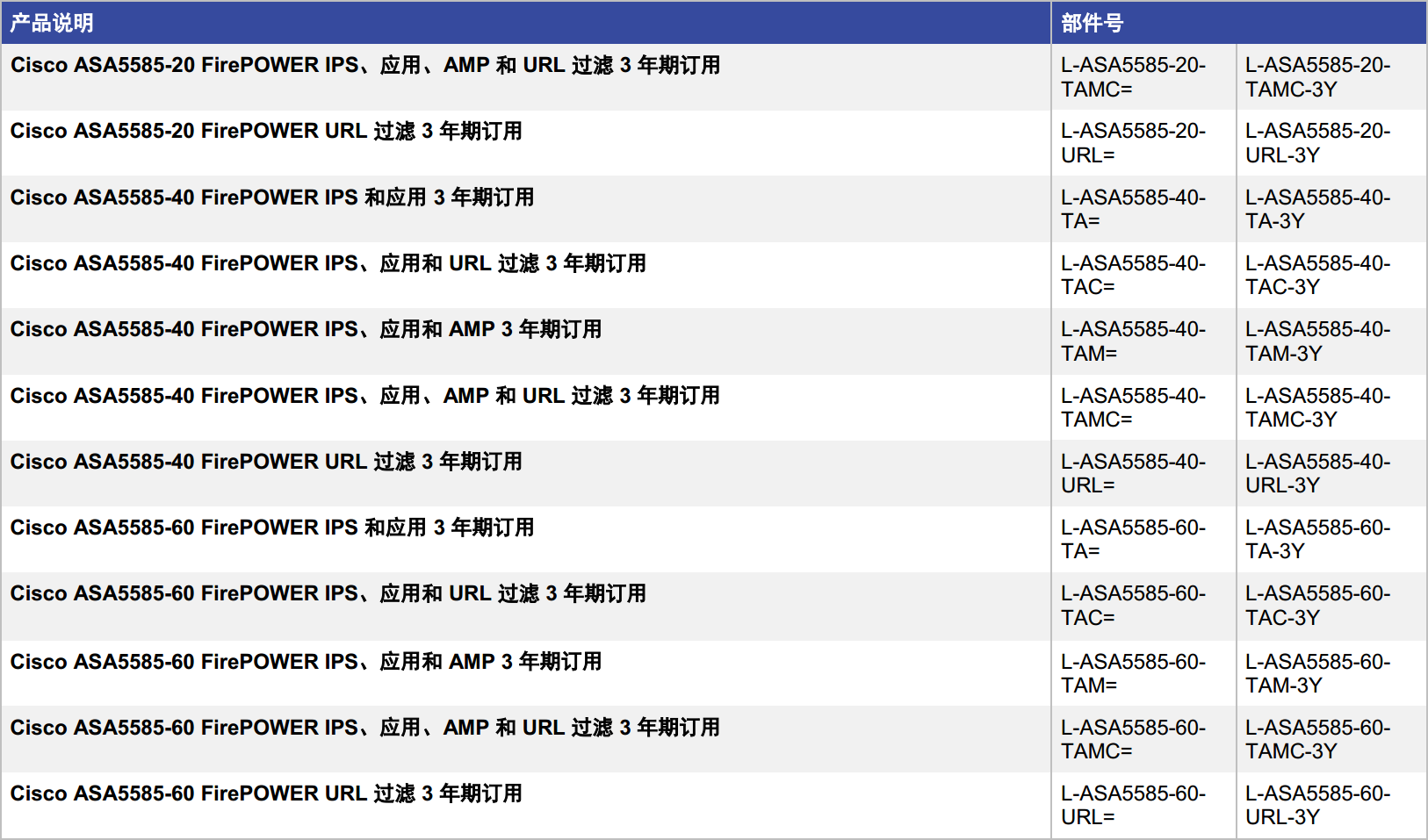

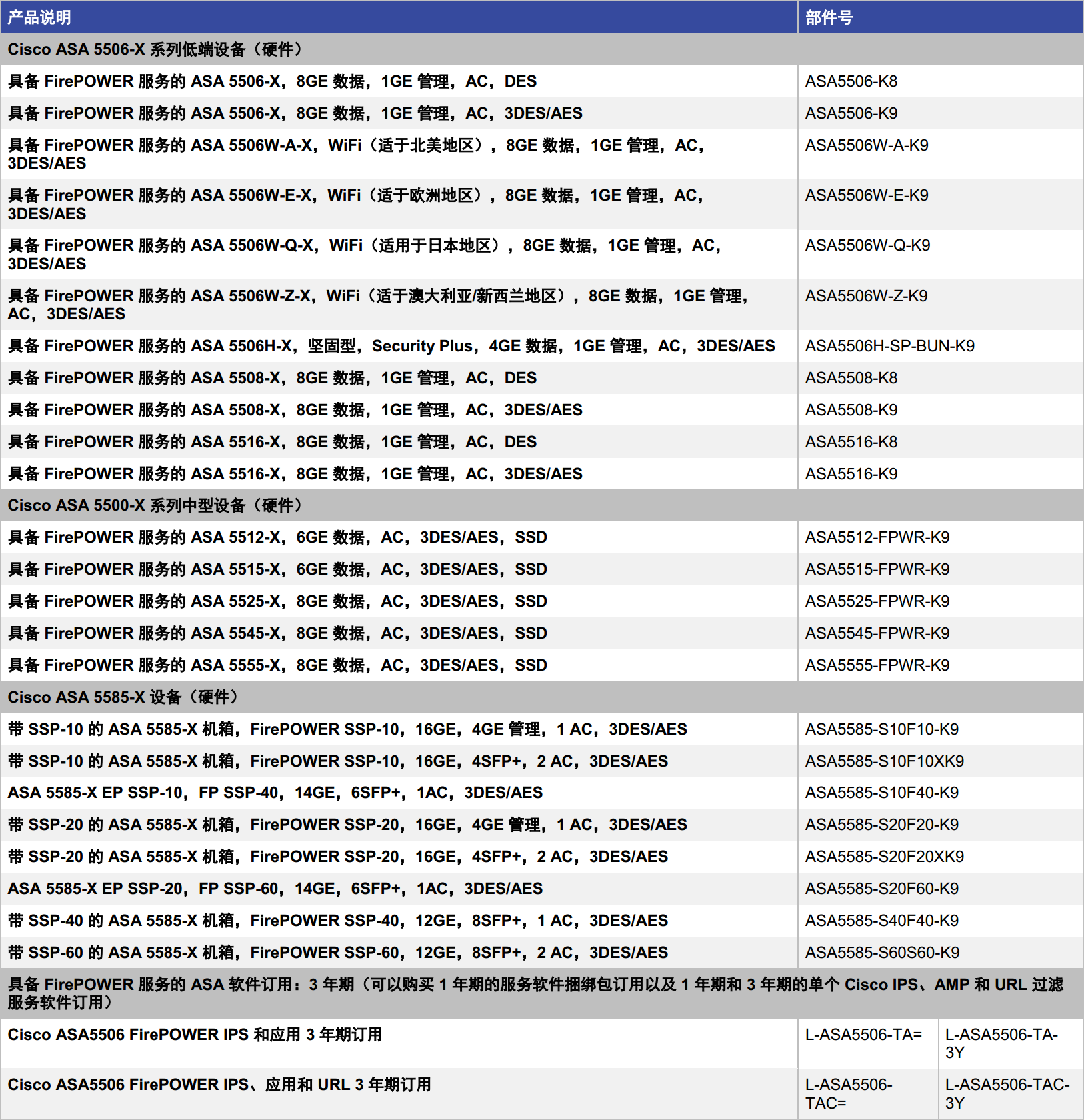

具备 FirePOWER 服务的 Cisco ASA 的订购信息

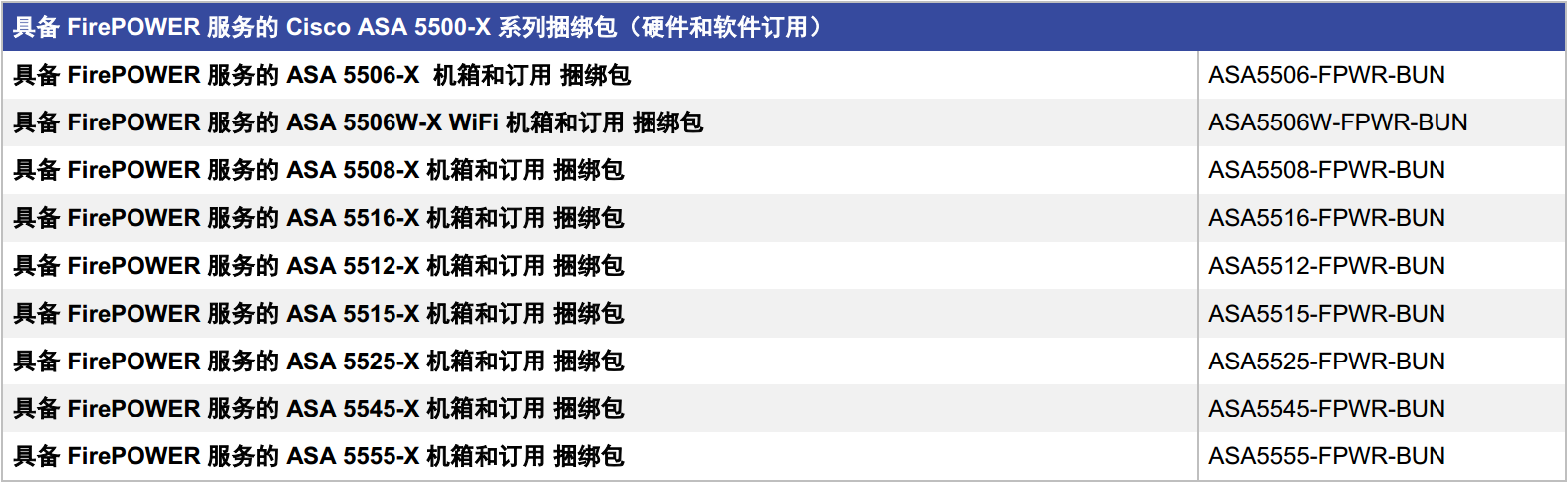

下表包含 Cisco ASA FirePOWER 服务捆绑包 SKU（包括硬件和订用），可提供便利的机制，以在单个 SKU 配置 中订购设备和软件订用。 这是推荐的针对订购的配置模式。 独立的 AMP 许可证和订用还可用于升级现有的 TA 或 TAC 订用许可证。 请参阅“具备 FirePOWER 服务的 ASA 订购指南”，了解详细信息。
请访问思科软件中心下载具备 FirePOWER 服务软件的 Cisco ASA 防火墙。
有关详情，请参考以下链接：
● Cisco ASA 5500-X 系列下一代防火墙：
http://www.cisco.com/go/asa。
● 思科安全管理器：
http://www.cisco.com/c/en/us/products/security/security-manager/index.html。
● 思科自适应安全设备管理器：
http://www.cisco.com/c/en/us/products/security/adaptive-security-device-manager/index.html。
● 思科安全服务： http://www.cisco.com/en/US/products/svcs/ps2961/ps2952/serv_group_home.html。
Cisco HyperFlex 系统
全球各地的 IT 组织都面临着应用决定架构的事实。随着需求不断发展，服务器、存 储和网络交换矩阵之间的关系也会不断变化。虚拟化集群可免除企业共享存储系统 的复杂性，但是由于缺乏简单、有效的方式来部署虚拟化集群，所以超融合系统的 概念应运而生。
第一代超融合系统将通用 x86 架构服务器与软件定义的存储相结合，以求打造简化的 分布式计算平台。但是，为了达到简化和快速上市的目的，供应商在设计上有所取 舍，在架构上采取了很多急功近利的措施。因此，这些在超融合领域的初步尝试未能 大获全胜：
网络仍需要人工参与，未能实现自动化。 第一代超融合系统并未将网络考虑在计 划内。它们不包含在节点之间保障一致性、低延迟和高带宽的集成式网络交换矩 阵，也未尝试通过软件定义的网络集成微分段。因为它们无法利用配置文件与模 板来配置和调配网络资源，因此很难轻松实现部署和系统扩展。
不能实现灵活扩展。 大多数超融合产品都基于机架服务器设备，这类设备需要按 固定比例扩展计算和存储。但是，这些资源比例不一定适合您的应用，而且可能 迫使您不得不过度调配不需要的组件。在现实中，每套应用都会有一系列独特的 需求，然而，第一代超融合产品无法让您单独扩展计算、存储和网络资源。
必须在性能上做出牺牲。 第一代产品所使用的数据平台是基于既有文件系统实施 的，这些文件系统并非专为超融合解决方案而构建，它们缺乏部分或全部必备功 能（包括集成数据服务和重要的数据优化功能），而且它们的重复数据删除和压 缩功能可能要以牺牲性能作为代价。
应用支持范围较小。 超融合产品往往仅支持虚拟化环境和数量有限的虚拟机监控 程序，但是就现实世界的应用范围而言，这些产品必须能够提供更广泛的支持， 包括对越来越普及的容器化微服务应用架构的支持。
造成新的孤岛。 第一代基础设施虽然简化了集群节点的部署和操作，但是却增加了 新的存储管理 GUI，而且仍需要使用单独的工具来管理服务器硬件。它们不包含网 络功能，或者不提供软件定义网络 (SDN) 支持。此外，它们缺乏统一的控制平面和 开放式 API，用于实现与更高级别工具的集成。因此，这些环境造成了新的基础设 施孤岛，并且需要管理员掌握一套新的管理工具。
Cisco HyperFlex™ 系统采用强劲的 Intel® Xeon® 处理器，可提供灵活性和可扩展性 更强的新一代企业级超融合解决方案。与第一代产品不同，我们的解决方案包含集成 式网络交换矩阵，而且具有强大的数据优化功能，可将超融合的全部潜能扩展到更广 泛的工作负载和使用案例。我们的解决方案还具有部署更迅速、管理更简单、扩展更 轻松的优点，它能够提供统一的资源池，从而根据您的业务需求为应用提供强大支 持。不仅如此，您可以通过简化的集中管理方式完全驾驭这些资源，从而实现全面集 成并告别孤岛。您可以根据自身需求，将我们的解决方案部署在任何位置，无论是中 央数据中心环境、远程位置，还是边缘计算环境，都能得到满足（见图 1）。

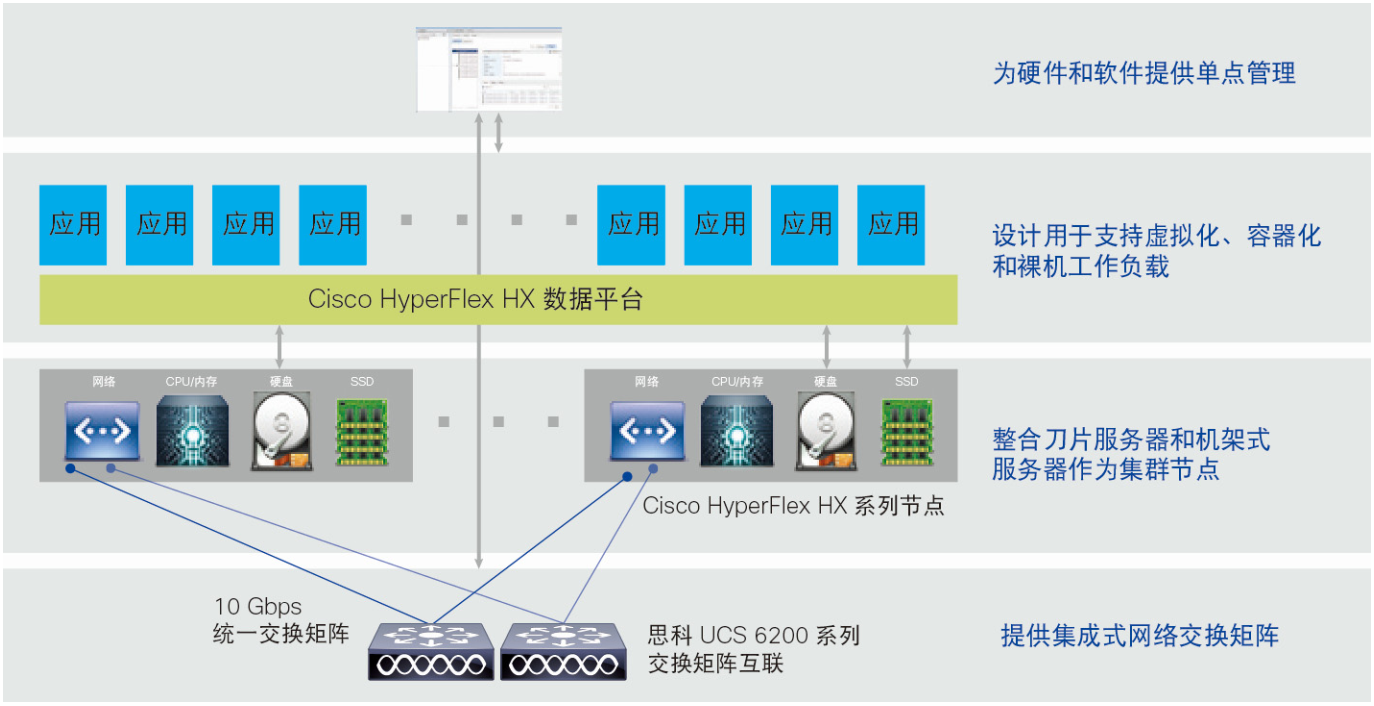

图 1. 只有 Cisco HyperFlex 系统能够将这些基本功能结合到单个解决方案中
全面的端到端解决方案
我们成功开发出首款旨在成为端到端软件定义基础设施的超融合平台，彻底消除了第一 代产品中存在的不足。我们设计的 Cisco HyperFlex 系统可在数据中心、远程位置和边 缘计算环境中支持更广泛的应用和工作负载。这款新一代产品将超融合系统在部署、 管理和支持方面的简易性扩展至中央数据中心以外。
Cisco HyperFlex 系统将以下功能集于一身：通过思科统一计算系统™（思科 UCS®） 服务器提供的软件定义计算；通过强大的新 Cisco HyperFlex HX 数据平台™ 软件实现 的软件定义存储；以及通过与思科以应用为中心的基础设施（思科 ACI™）轻松集成的 思科 UCS 交换矩阵实现的软件定义网络。这些元素共同构成了一个可组合式基础设 施，作为我们解决方案的基础。通过这种方式预先集成的集群可在一小时或更短时间 内启动并运行，而且支持单独扩展各项资源，以紧密地贴合您的应用资源需求。
基于思科 UCS 技术
思科 UCS 可在一个位置管理连接和硬件，将 Cisco HyperFlex HX 系列节点和思科 UCS B 系列刀片服务器集成到单个统一集群中。与任何其他供应商相比，我们可以为 您提供更大的选择空间。您可以根据您的应用选择合适的 CPU 和存储容量，让您的 Cisco HyperFlex 系统达到最佳状态。借助渐进式扩展模式，您不仅可以从小型部署起 步，随需求增长而逐步扩展，而且能够灵活调整计算资源与存储资源的比例，来适应 应用需求的变化。 Cisco HyperFlex 系统还具备与思科 UCS 相同的成本和性能优点， 并为您提供由阵容强大的思科 UCS 管理合作伙伴生态系统带来的优势。
采用下一代数据技术
Cisco HyperFlex HX 数据平台将集群中的固态驱动器和机械磁盘整合到一个基于对象 的分布式多层数据存储中。企业存储系统中用于支持整个应用生命周期的各种企业级 数据管理功能都能在该平台上找到，例如：快照、自动精简配置，以及节省空间的即 时克隆。我们的网络可以提供贯穿数据生命周期的数据安全保护；当您跨存储环境分 发、迁移和复制数据时，我们还能帮助您实现安全性和合规性控制。 Cisco HyperFlex HX 数据平台可通过并行数据分发和复制提供高可用性，借助思科统一交换矩阵的低延 迟和高带宽特性提升运行速度。它会利用实时无中断重复数据删除和压缩技术持续优 化数据，确保在不影响性能的情况下为您降低存储成本。它还可以将动态数据放置在 服务器内存、缓存和容量层中，从而提高应用性能和冗余性。由于数据平台采用可扩 展的架构， Cisco HyperFlex 系统可针对各种虚拟机监控程序及裸机和容器化环境提供 面向未来的支持。
Cisco HyperFlex 可以克服现有产品的种种限制，打造敏捷、高效且适应性强的可 靠解决方案，为您的 IT 组织和企业带来各种优势。我们的解决方案非常适合托管环 境（例如虚拟桌面和服务器虚拟化部署），以及测试和开发环境。
更敏捷
当您收到 Cisco HyperFlex 系统后，便可立即进行快速部署。系统随附各种软件，包 括预装的 VMware ESXi 虚拟机监控程序和数据平台。我们会现场提供思科 UCS 服务 配置文件模板，自动将您服务器的身份、配置和连接配置为我们的确切规格，从而避 免因配置偏差造成停机风险。最终，整个解决方案可在不到一小时内切实有效地完成 部署。
我们的集成网络只需使用一个网络跃点即可将各个节点（无论是刀片服务器节点还是 机架服务器节点）互联在一起，这有助于在节点之间实现一致性和低延迟，并提供超 融合解决方案所需的大量东-西带宽。思科虚拟网络链路使每个网络链路都像拥有自己 的物理线路一样安全可靠。
利用 Cisco HyperFlex 系统，您的 IT 组织将变得更加敏捷，并且能更好地响应业务需 求。您可以在需要时轻松快速地扩大集群。系统会自动发现并配置新硬件，您只需点 击几次鼠标即可将它们添加到集群中。
不仅如此，我们还将硬件和软件管理合并到众所熟知的 VMware vCenter 界面中， 使您可以在 vCenter 内执行所有调配和存储操作，而无需学习新工具或安装其他控 制台。
更高效
我们设计此解决方案的出发点，就是使其成为具有特定用途的高效数据平台，将集群 中的固态磁盘 (SSD) 驱动器和机械磁盘（硬盘驱动器 [HDD]）整合到一个基于对象的 分布式多层数据存储中。持续的内嵌实时重复数据删除和压缩功能可确保存储得到有 效利用，并在不影响性能的情况下减少整体 IT 占用空间。 Cisco HyperFlex 系统内置 了企业存储系统所应具备的各种功能：节省空间的快速克隆有助于您通过现有模板或 部署来调配新应用，而且只需使用极少的存储；自动精简配置确保您可以利用已有存 储部署更多虚拟机，这样您就可以仅在需要时购买真正需要的存储；本地快照可提供 高效的时间点副本，用于满足备份和远程复制的需要。与企业共享存储的不同之处在 于，您无需安装复杂的存储网络，不必受逻辑单元号 (LUN) 困扰，也无需安排存储管 理员来配置数据平台。
因为我们的解决方案基于思科 UCS 技术，所以您还可以获得操作效率上的优势。您可 以借助我们的简化架构来提高效率、减少组件数量，并降低资本支出 (CapEx)。而且， 由于您可以在一个通用管理平台中管理您的超融合基础设施和所有其他思科 UCS 基础 设施，所以您可以进一步提高效率并减少运营支出 (OpEx)。
适应性更强
您的业务需求和工作负载不断变化。为何不挑选具有适应能力的基础设施，来轻松地 为您的工作负载和业务需求提供支持呢？
我们的解决方案能够以简单轻松的方式，实现物理资源的扩展和缩减。您可以根据 需要横向或纵向扩展资源，而无需对软件或网络功能进行调整，也无需中断集群的 工作。此功能可为您提供一个“随增长，随投资”型的环境，您可以小幅追加投资， 将支出控制在预算内。您可以单独扩展计算、存储和缓存资源，以满足您的特定资 源需求。
与其他超融合产品不同，我们的产品旨在支持虚拟化、容器化和裸机工作负载。 有了这种选择上的自由，无论您使用何种工作负载模型，您都可以充分利用我们弹性 灵活且功能完善的内置数据平台。目前， Cisco HyperFlex 系统支持用于 VMware vSphere 环境，我们已计划将支持环境扩展到其他虚拟机监控程序、容器化和裸机 环境。
Cisco HyperFlex 系统将思科 UCS 网络和计算技术与 Cisco HyperFlex HX 数据平台 相结合，可为您提供全面、现成的端到端超融合解决方案，其中预装了虚拟机监控程 序和数据平台软件。它将为您提供一个集计算、网络和存储于一身的统一资源池，该 环境旨在为您的应用提供强大支持，无论是虚拟化应用、容器化应用，还是运行于裸 机操作系统的应用，都能从中受益。凭借这种灵活性， Cisco HyperFlex 系统能够做 到为更广泛的应用类型提供直接支持。首次发货时，该系统的应用即可在 VMware vSphere 环境中得到支持。
从逻辑角度来说，由三个或更多 Cisco HyperFlex HX 系列节点组成的集群向超融合 层提供计算和存储资源，使超融合层通过一个功能完善的数据平台为应用提供支持。 数据平台使用 Cisco HyperFlex HX 数据平台控制器实现，该控制器可运行在每个节 点中。此方法可创建一个统一的资源池，为整个集群中的应用提供支持。当您需要调 配计算或存储容量时，系统会从整个资源池中抽出所需的容量。这样您就不必再为创 建 LUN 而担心。您只需考虑利用该资源池满足虚拟机存储需求。
从物理角度来说，系统是由两个或更多 Cisco HyperFlex HX 系列节点组成的集群 构成的，这些节点通过一对思科 UCS 6200 系列交换矩阵互联集成到一个系统中 （见图 2）。没有其他供应商能够像思科这样将网络和管理连接集成到系统中。交换 矩阵互联为集群提供单点连接和硬件管理。借助强大的思科网络功能，交换矩阵互联 为所有系统组件提供低延迟、高带宽的 10 Gbps 连接。系统的统一交换矩阵为代 理、生产 IP 流量以及管理连接之间的系统内部通信提供支持，而所有这些元素均在 逻辑网络之间实现安全隔离。这种微分段可在一组电缆中为您提供较高的安全性和较 好的隔离。节点被添加到系统中后，会被思科 UCS 基础设施自动识别，您只需轻松 点击鼠标即可将其添加到集群中。

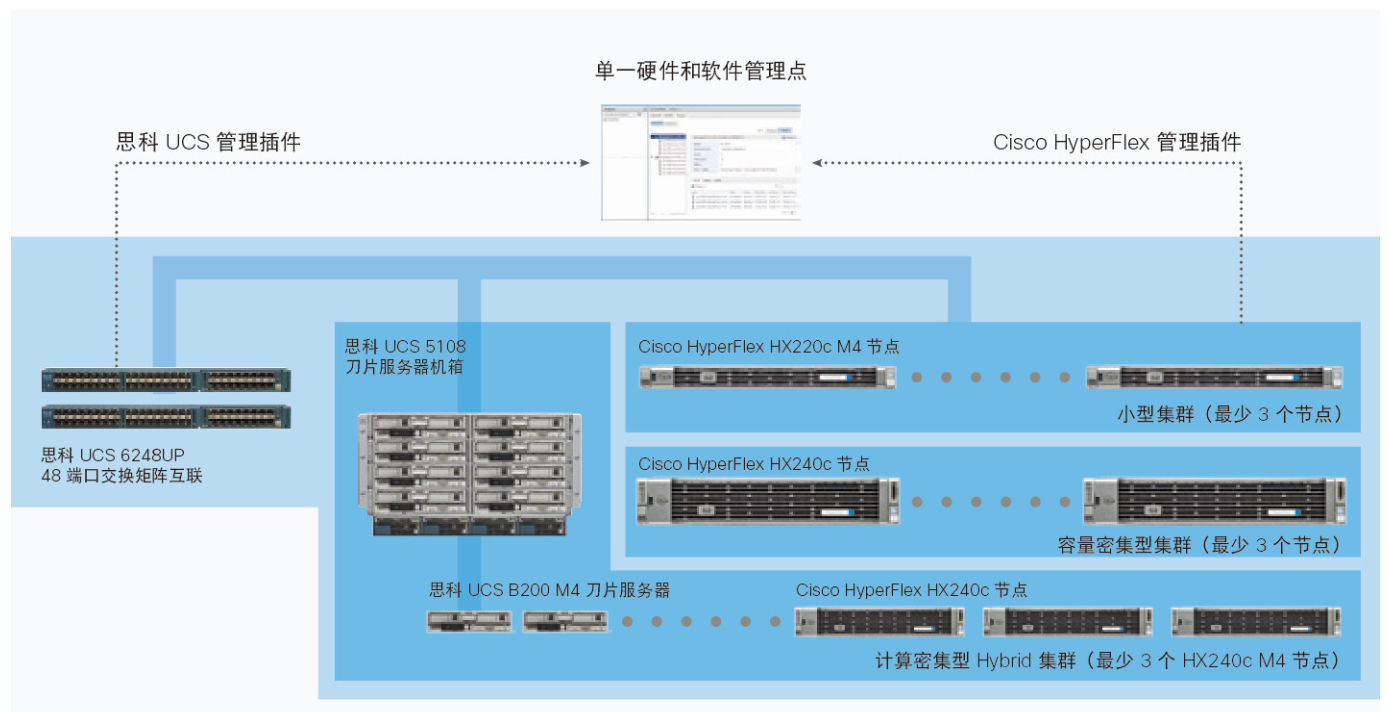

图 2. Cisco HyperFlex 系统产品系列
大多数超融合环境都未将网络考虑在内。而对于 Cisco HyperFlex 系统，网络是系统 不可或缺的基本组成部分。借助 Cisco UCS 6200 系列交换矩阵互联，您可以通过一 个连接和管理点将刀片服务器和 Cisco HyperFlex HX 系列节点集成在一起：这是其 他任何超融合供应商都无法提供的功能。部署集群后，您无需重新设计网络即可对其 进行最大限度的扩展。该解决方案的设计初衷就是可以轻松扩展。超融合系统需要大 量东西流量带宽并且具备低延迟特性，我们均可提供。
网络在超融合系统中极为重要，因为存储平台的性能取决于网络。借助思科 UCS 交 换矩阵互联，您将获得高带宽、低延迟 10 Gbps 统一交换矩阵连接，通过一组电缆 承载所有生产 IP 流量、超融合层流量和管理流量。集群中的每个连接都被视为其自 己的微分段，与受单独物理链接支持时拥有相同的安全级别，从而使得集成网络比在 使用商品法时更加安全。
系统经过设计，以便所有流量（即使是来自刀片服务器的流量）只通过单个网络跳跃 即可连接集群中的任意其他节点。其他供应商都无法实现这一点，因为其他每个供应 商将交换内置到刀片机箱，交换会带来延迟。我们的延迟是确定的，因此，对于数据 平台您可以获得一致的网络性能，并且不必担心工作负载部署方面的网络限制。此单 跳架构可加速东西流量，从而提升集群性能。
选择思科产品时，您会投资具备持续升级途径的产品。如今， Cisco HyperFlex 系统 设计为与集群中的每个节点有 20 Gbps 连接，并与 Cisco UCS 6200 系列交换矩阵 互联进行互联。我们已经介绍过思科 UCS 6300 系列交换矩阵互联，它为思科 UCS 带来 40 Gbps 连接。鉴于 Cisco HyperFlex 系统中对数据吞吐量的需求增长，我们 的产品已准备好满足这些需求。
与思科以应用为中心的基础设施集成
Cisco HyperFlex 系统的内置网络提供可扩展的基础设施以及安全、低延迟、高带宽 数据迁移。随着环境增长并开始覆盖整个企业时，您可以使用思科 ACI 来实施软件定 义的网络。思科 ACI 提供基于策略的自动化网络部署，在安全、隔离的环境中保护您 的应用。网络可以直接连接到虚拟机和物理服务器，并提供下列优势：
增强安全性： 思科 ACI 将您的应用与租户彼此隔离，将每个应用与租户置于一个微 分段环境中，并进行特定于应用和租户的基于策略的网络控制。
整个环境中保持一致： 在 Cisco HyperFlex 环境中获取最佳实践后，思科 ACI 自动 化可以在您的所有超融合环境以及您的传统环境中进行部署标准化。
监控和遥测： 思科 ACI 提供有关延迟、丢包以及与应用和逻辑网段关联的流量路径 的详细信息，使您可以更好地查看和控制软件定义的网络。
最佳性能： 思科 ACI 跨网络的主干加分支式架构自动分配流量以提高性能和资源利 用率，围绕热点自动重新路由以获得无忧的网络性能。
Cisco HyperFlex HX 数据平台是具有特定用途的高性能分布式文件系统，拥有各种企 业级数据管理服务。该数据平台的创新重新定义分布式存储技术，超出了第一代超融 合基础设施的范围。该平台可提供以下功能：
企业级数据管理功能（分布式存储环境中的全面生命周期管理和增强数据保护需要 这些功能），包括重复数据删除、压缩、自动精简配置、节省空间的快速克隆，以 及快照
持续的数据优化， 其内嵌的重复数据删除和压缩通过更多的数据扩展空间提高资源 利用率
在节点内存、 企业级闪存（位于 SSD 驱动器）以及容量存储层（位于 HDD）中动 态放置数据的功能，可用于优化性能和提高灵活性，并根据集群扩展需求重新调整 数据放置
集群范围内的并行数据分发， 其实施复制可实现高可用性及性能，并通过思科 UCS 网络交换矩阵的低延迟和高带宽实现加速
基于 API 的数据平台架构， 其提供数据虚拟化灵活性来支持现有及新的云本地数据 类型
简化的方法， 该方法不需要配置 LUN 或者要求存储管理员配置 SAN；存储和数据 服务完全通过 VMware vCenter 等虚拟机监控程序工具进行管理。
Cisco HyperFlex HX 数据平台管理插件
Cisco HyperFlex HX 数据平台通过 VMware vSphere Web 客户端插件进行管理。 通过集群的该集中控制点，管理员可以创建卷、监控数据平台运行状况和管理资源 使用。当需要扩展集群时，管理员还可以使用此数据进行预测。
Cisco HyperFlex HX 数据平台控制器
Cisco HyperFlex HX 数据平台控制器驻留于每个节点并实施分布式文件系统（见图 3）。 控制器在虚拟机内的用户空间中运行，拦截并处理来自客户虚拟机的所有 I/O。
图 3. Cisco HyperFlex 数据平台控制器插入每个节点中的虚拟机监控程序
在 VMware 环境中，控制器占用具有专门数量的处理器核心和内存的虚拟机， 允许它提供一致的性能，并且不会影响集群中其他虚拟机的性能。控制器可以通过 VMware VM_DIRECT_ PATH 功能访问所有存储。它将节点的内存和 SSD 驱动器 用作分布式缓存层的一部分，并将节点的 HDD 用于分布式存储。控制器通过使用 两个预装的 VMware ESXi vSphere 安装捆绑包 (VIB) 将数据平台集成到 VMware 软件中。
IO Visor： 此 VIB 提供一个网络文件系统 (NFS) 挂载点，这样 ESXi 虚拟机监控程 序可以访问连接到各个虚拟机的虚拟机磁盘驱动器。从虚拟机监控程序的角度而 言，它只是连接到网络文件系统。
VMware API for Array Integration (VAAI)： 此存储卸载 API 允许 vSphere 请求 高级文件系统操作，例如快照和克隆。控制器通过操控元数据而非实际数据复制 实施这些操作，提供快速的响应，进而快速部署新应用环境
数据分发
Cisco HyperFlex HX 数据平台控制器处理虚拟机监控程序访问的卷的所有读取和写 入请求，并进而调解虚拟机的所有 I/O。与强调数据关联的其他方法相比， Cisco HyperFlex HX 数据平台认识到数据分发的重要性，它设计为实现低网络延迟和并 行性。
借助数据分发，数据平台跨所有节点均匀条带化数据，数据副本数量由您所设置的策 略决定。此方法可同时避免网络和存储热点，无论虚拟机位置为何，均可提供相同的 I/O 性能。此功能在工作负载部署方面为您提供更大的灵活性，与其他架构相反，其 他架构中的位置方法不会充分利用所有可用网络和 I/O 资源
数据写入操作： 对于写入操作，数据写入到本地 SSD 缓存，副本并行写入到远程 SSD 驱动器，然后确认写入。
数据读取操作： 对于读取操作，恰巧位于本地的数据通常将直接从本地 SSD 驱动 器读出。如果数据不在本地，将从远程节点上的 SSD 驱动器检索数据。这允许平 台利用所有 SSD 驱动器，以便读取消除瓶颈并提供卓越的性能。
此外，例如通过 VMware 动态资源调度 (DRS) 将虚拟机移动到新的位置时，数据平 台不需要进行数据移动，并且移动虚拟机不会带来任何影响，或者产生任何成本。
数据操作
数据平台会使用 SSD 驱动器中的缓存层实施一个日志结构文件系统，以加快读取请 求和写入响应，并通过 HDD 实施容量层。
传入数据会以您定义的节点数量进行条带化分布，以满足数据可用性要求。日志结构 文件系统会组合要写入可配置缓存的块，直到缓冲区已满，或者工作负载条件指示其 已被降级至机械磁盘。当现有数据（逻辑上）被覆盖时，结构化日志方法只需附加一 个新块并更新相关元数据。当数据被降级处理时，写入操作只包含一个具有大量写入 数据的寻道操作。与传统的读取-修改-写入模式相比，此方法会大幅提高性能，因为 传统模式的特征是有多个寻道操作，且一次只写入少量数据。
当数据被降级到每个节点中的磁盘时，系统会对数据执行重复数据删除和压缩。此过 程发生在对写入操作进行确认之后，因此，这些操作不会影响性能。较小的重复数据 删除块大小有助于提高重复数据删除速率。压缩可进一步减少数据占用空间。当缓存 区段转为空闲状态时，数据即被移动到 HDD 存储（见图 4）。

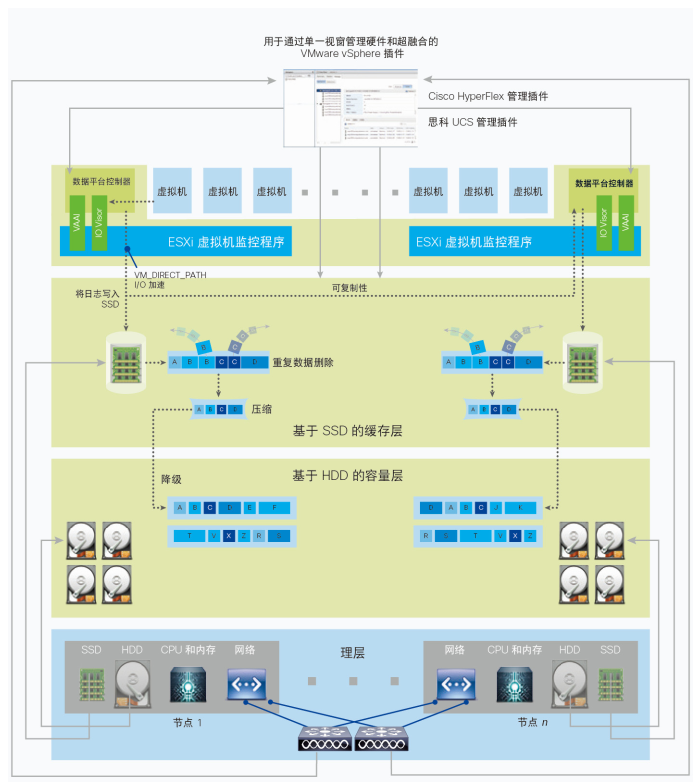

图 4. 经过 Cisco HyperFlex HX 数据平台的数据写入流
读取操作将数据缓存在 SSD 驱动器和主内存中，以确保高性能。将最常用的数据存 储在缓存层中有助于使 Cisco HyperFlex 系统针对虚拟化应用发挥出色性能。当虚 拟机修改数据时，可能会从缓存中读取原始块，因此通常无需在机械磁盘上读取并 展开数据。数据平台使缓存层从容量层中分离出来，并支持单独扩展 I/O 性能和存 储容量。
企业级存储功能
数据平台可以提供企业共享存储系统所应具备的所有功能，而且免除了配置和维护复 杂的光纤通道存储网络和设备的需要。该平台可简化操作，并帮助确保数据可用性。 它所具备的企业级存储功能包括：
复制： 跨集群执行数据条带化和数据复制，以便在单个或多个组件发生故障时确保 数据可用性不受影响（取决于复制因素配置）。
重复数据删除： 此功能始终开启；如果虚拟化集群中的客户端虚拟机的多个操作系 统实例造成大量重复的数据，此功能可帮助降低虚拟化集群中的存储要求。
压缩： 进一步降低存储要求，从而减少成本。专门设计的日志结构文件系统可以存 储大小可变的块，从而降低内部分散性。
自动精简配置： 可以创建大量卷而无需购置存储来提供支持（除非因为需求增加而 需要购买），有助于轻松应对数据量增长，并实现“随增长，随投资”存储模式。
节省空间的快速克隆： 快速复制存储卷，以便只通过元数据操作即可复制虚拟机， 并且对写入操作仅复制实际需要的数据。
快照： 可实现备份和远程复制操作；对于希望实现无中断数据可用性的企业，此功 能不可或缺。
目前只有思科能够打造出具有自我感知和自我集成能力的系统，并为整个系统提供 单点管理和连接。该系统在设计上采用单个虚拟刀片服务器机箱，可以跨多个机箱、 刀片机架和基于机架服务器的节点进行部署。因此，思科的独特优势在于，我们所提 供的超融合解决方案能够将刀片和机架系统整合到其架构之中，从而提供任何其他解 决方案都无法媲美的灵活性。您可以通过更改 CPU 密集型刀片服务器与存储密集型 容量节点的比例来优化系统，以获得所需的计算和存储容量。您将不再苦于只能部署 设备。
Cisco HyperFlex HX 系列节点
一个集群至少需要有三个节点（带磁盘存储）。数据复制至少跨其中的两个节点进 行，如果出现单节点故障，则需要第三个节点来确保持续运行。每个带磁盘存储的 节点都配备至少一个高性能 SSD 驱动器，用于进行数据缓存以及快速确认写入请 求。此外，每个节点都会使用平台机械磁盘的最大物理容量进行配置，以实现最大 数据容量。在首次发布的版本中，我们提供了三种经测试的集群配置：
采用 Cisco HyperFlex HX220c M4 节点的小型集群： 此配置包含最少三个节 点、最多六个 1.2 TB SAS 驱动器（用于提供集群存储容量）、一个 120 GB SSD 元数据驱动器、一个 480 GB SSD 缓存驱动器，以及两个充当引导驱动器 的思科灵活闪存 (FlexFlash) SD 卡。
采用 Cisco HyperFlex HX240c M4 节点的容量密集型集群： 此配置包含最少三个 节点、最多 23 个 1.2 TB SAS 驱动器（用于提供集群存储容量）、一个 120 GB SSD 元数据驱动器、一个 1.6 TB SSD 缓存驱动器，以及两个充当引导驱动器的 FlexFlash SD 卡。
计算密集型混合集群： 此配置包含最少三个 HX240c M4 节点，如果需要，还可 选择添加任意数量的思科 UCS B200 M4 刀片服务器来提高计算能力。 HX240c M4 节点按照前面描述的方式进行配置，思科 UCS B200 M4 服务器则配有引导 驱动器。我们要求最少使用三个 HX220c M4 节点，您可以根据您的工作负载和 存储要求添加刀片服务器。
这些节点均出厂预装 VMware ESXi 虚拟机监控程序，可节省部署时间。
由 Intel Xeon 处理器提供支持
上述三种配置中提供的每个节点均配备两个 Intel Xeon E5- 2600 v3 系列 CPU 处理器。此 Intel Xeon 产品系列是构建敏 捷、高效的数据中心的核心。此处理器的性能和能效远远高于 上一代 Intel Xeon 处理器。这款处理器具有更多核心，可根据 系统要求以智能方式匹配核心、内存、缓存和 I/O 电源，从而 提供更多线程、更多处理器缓存空间和更高的主内存速度，并降低能耗。每款 Cisco HyperFlex HX 系列节点均包含多种处理器选项：核心数量最多为 16 个， 时钟频率最高为 2.6 GHz，主内存可在 128 GB 到 768 GB 之间进行选择。
统一的集成式基础设施管理
您可以使用思科 UCS 管理环境来处理集群的所有硬件管理功能。此管理环境可通过 VMware vSphere 插件进行访问，它能够为物理基础设施、数据平台（见图 4，位于第 12 页）和虚拟化层提供单一控制点。此外，思科 UCS 管理环境也可以通过直观的 HTML 5 或 Java GUI、命令行界面 (CLI)，以及完全规范化的开放式 XML API 提供。
Cisco HyperFlex 系统可轻松集成到现有环境和运营流程中。 XML API 目前能够与思科 以及超过 12 个独立软件供应商 (ISV) 的高级管理工具进行集成，这些工具包括 VMware vRealize Operations Manager 和 vCenter 等监控和分析工具、其他部署和配 置工具，以及 VMware vRealize Orchestrator 等服务协调工具。思科 UCS 管理环境还 可集成到 Cisco UCS Performance Manager，用于进行监控和分析。当 Cisco HyperFlex 系统集成到 Cisco UCS Director 时，您的 Cisco HyperFlex 系统可以与其 他思科及第三方硬件一起，作为基础设施即服务 (IaaS) 解决方案进行管理。
思科 UCS 管理环境使我们的解决方案更敏捷、更高效且适应性更强。集成式管理可以 自动检测所有插入到系统的组件，使系统实现自我感知和自我集成，这有助于使系统快 速适应硬件配置的变化。当您收到节点后，只需插入网络线缆和电缆，即可将其添加到 您的集群中，而无需手动进行节点配置。
思科 UCS 服务配置文件会从身份、配置和连接的各个方面对节点进行配置，从而提 高效率和安全性，并缩短部署时间。此方法不仅可以提高合规性和准确性，而且有助 于消除可能导致停机的配置偏差。
我们的管理方法在融合环境中特别重要。通过对资源进行基于角色和策略的控制， 进而实现集中管理，可以从根本上改变您管理基础设施的方式。超融合的一个重要优 势是能够快速适应不断变化的需求，这在需要手动配置和手动网络集成的第一代产品 中是无法实现的。 Cisco HyperFlex 系统不仅适用于企业数据中心，而且能用于远程 办公室及分支机构。通过思科 UCS 管理环境，您可以将超融合环境作为特殊的域进 行集中管理，而不必考虑它们实际上部署在什么位置。
如果您是思科的新客户，您会发现思科 UCS 管理如何通过为您的员工节省时间， 来帮助您提高效率，同时使您的 IT 组织变得更加敏捷。如果您已经是思科 UCS 的 客户，您将能够对您的所有基础设施（从企业应用到大数据环境）使用相同的管理 方法。
借助 Cisco HyperFlex 系统，我们为您提供了一种灵活的超融合解决方案。从企业数 据中心到远程办公地点，该解决方案可以适用于任何位置。我们可以释放超融合的全 部潜能，让您可以利用我们的技术为您的更多应用及使用案例（包括虚拟桌面、服务 器虚拟化部署，以及测试和开发环境）提供支持。我们的解决方案填补了当今数据中 心的缺口，也使思科的基础设施解决方案产品组合更加完善（见图 5）。
图 5. Cisco HyperFlex 系统将同一种管理方法扩展到整个思科产品组合
借助整个思科产品组合一致采用的思科 UCS 管理环境，您的超融合环境可以像您的其 他思科基础设施（包括远程办公室和分支机构位置、企业计算、大数据和 Web 规模的 环境）一样进行管理和部署。应用决定架构，我们种类齐全的产品可以为您提供最先 进的功能，立竿见影地帮助您的数据中心提高效率、敏捷性和适应性。
我们总体数据中心战略的一部分
作为我们总体数据中心愿景的一部分，我们正努力推动与思科 ACI 和思科企业云套件 的集成，帮助带您顺利实现混合云环境。通过 Cisco UCS Director，您可以使用 Cisco HyperFlex 系统提供 IaaS 并创建混合云。您的客户和顾客将能够使用该软件的 集成服务目录，在您确定的限制条件内按其需要的方式订购应用基础设施。借助 Cisco HyperFlex 系统的集成网络交换矩阵和虚拟网络链路安全分段功能，以及思科 ACI 提 供的微分段功能，您可以隔离应用和租户，从而提供超越其他解决方案的安全性。如 果您需要扩大容量来处理定期工作负载高峰，您可以使用基于策略的方法引入第三方 公共云服务。选择 Cisco HyperFlex 系统，您将告别基于单点产品的解决方案的一切 烦恼，您的企业也将变得越来越敏捷而高效，并且更好地适应未来的变化。
有关 Cisco HyperFlex 系统的详情，请访问 http://www.cisco.com/go/hyperflex。
有关思科 UCS 的详情，请访问 http://www.cisco.com/go/ucs。
